  • 旋进旋涡气体流量计
一、产品概述:

 旋进旋涡气体流量计是采用先进的双探头旋进式流量传感器技术,抗干扰能力强,准确度高、无机械转动部件,不易腐蚀,结构紧凑,可靠性高、稳定性好,维修量小。,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,由于它的独特性,使得其在发展过程中须***不断的适应机械制造水平的发展,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。

二、工作原理:

 旋进旋涡气体流量计是当流体通过由螺旋形叶片组成的旋涡发生器后,流体被迫绕着发生体轴剧烈旋转,形成旋涡。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率,就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为:K=f/q

式中:K ——流量仪表系数l/m&sup3

f——旋涡频率 Hz

q——体积流量m³/s

流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性(密度、粘度)无关。

三、应用场合:

 旋进旋涡气体流量计采用新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。

四、旋进旋涡流量计由以下七个基本部件组成(图1):

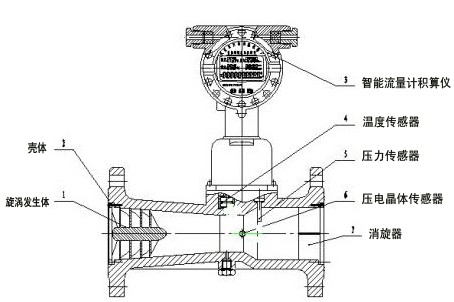

旋进旋涡流量计结构图

1、旋涡发生体

用铝合金制成,具有一定角度的螺旋叶片,它固定在壳体收缩段前部,强迫流体产生强烈的旋涡流。

2、壳体

本身带有法兰,并有一定形状的流体通道,根据不同的工作压力,壳体材料可采用铸铝合金或不锈钢。

3、智能流量计积算仪

由温度、压力检测模拟通道、流量检测数字通道以及 微处理单元、液晶驱动电路和其它辅助电路组成,并配有外输信号接口。

4、温度传感器

以Pt100/pt1000铂电阻为温度敏感元件,在一定温度范围内,其电阻值与温度成对应关系。

5、压力传感器

以压阻式扩散硅桥路为敏感元件,其桥臂电阻在外界压力作用下会发生预期变化,因此在一定激励电流作用下,其两个输出端的电位差与外界压力成正比。

6、压电晶体传感器

安装在靠近壳体扩张段的喉部,可检测出旋涡进动的频率信号。

7、消旋器

固定在壳体出口段,其作用是消除旋涡流,以减小对下游仪表性能的影响。

五、流量计由传感器和转换显示仪组成。

1、传感器包括旋涡发生器、检测元件、整流器和壳体。

旋涡发生器由特定螺旋形叶片组成,它固定在壳体收缩段前端,强迫流体产生强烈的旋涡流。

检测元件安装在靠近扩张管的喉部,用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。

整流器固定在流量计表体出口,其作用是消除旋涡流,以减小下游流态对仪表测量的影响。

壳体设计成一定形状的流道,使旋涡形成,固定和保护安装在内部的零部件,并通过法兰与管道相连接。

2、转换显示仪

由压电传感器检测到的微弱电压信号经过放大、滤波、整形后,变成频率与流量成正比的脉冲信号,然后由显示仪计数显示。显示仪配有外输接口,输出各种信号。对测量的气体介质可进行温度和压力的补偿,转换为标准状况下的体积流量,并显示。

3、结构构成:

 系列结构紧凑,主要由壳体、旋涡发生体、传感器(温度、压力、流量)、整流器、支架和转换器构成。

六、主要特点:

1、内置式压力、温度、流量传感器,anquan性能高,结构紧凑,外形美观;

2、就地显示温度、压力、瞬时流量和累积流量;

3、采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性;

4、特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可*性保存;

5、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表;

6、防盗功能可靠,具有密码保护,防止参数改动;

7、表头可180度随意旋转,安装方便。

汉威旋进旋涡气体流量计厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威旋进旋涡气体流量计厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,旋进旋涡气体流量计,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
