一、仪表概述:
耐震压力表可以适应剧烈振动环境,耐受脉动介质及冲击载荷。不锈钢全部采用不锈钢材料制造,主要零件采用SS316L或者蒙乃尔、钛合金等材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力或真空,压力表指示稳定清晰。
二、测量原理:
耐震压力表依靠内部充满甘油(或硅油),装有缓冲螺钉等措施。以克服环境强烈震动和介质强烈脉动给压力表带来的损害,确保测量精度,因此本仪表适用于介质压力强烈脉冲和机械振动的场所,测量各种气体及液体的压力。
三、适用场合:
压力表适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。

四、性能特点:
1、性能稳定,测量精度较高,反应速度较快。
2、测量的是总压力,包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中,压力表本身吸气和放气很小,不会对被测气压产生影响。
5、内部没有高温部件,不会使油蒸汽分解。
6、若选用耐腐蚀材料制造,可测量腐蚀性气体压力。
7、结构牢固,而且便于密封和安装。
8、操作简便,不需调整,但需要定期校验。

五、 技术指标:

型号

YTN-40B

YTN-50B

YTN-60B

YTN-75B

YTN-100B

YTN-150B

公称直径(mm)

¢40

¢50

¢60

¢75

¢100

¢150

接头螺纹

M10×1;M14×1.5;M20×1.5;G1/4;G3/8;G1/2;

精度等级(%)

2.5

1.6

量程(Mpa)

-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4;

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1,6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用环境温度(℃)

-40~70

结构形式

径向无边;轴向无边(Z);轴向带前边(ZQ

径向带后边(T);径向带前边(TQ);卡箍安装(U

抗震等级

V.H.4

执行标准

GB/T1226-2001

防护等级

IP54

表壳材质

304SS

接头材质

304SS;316;316L

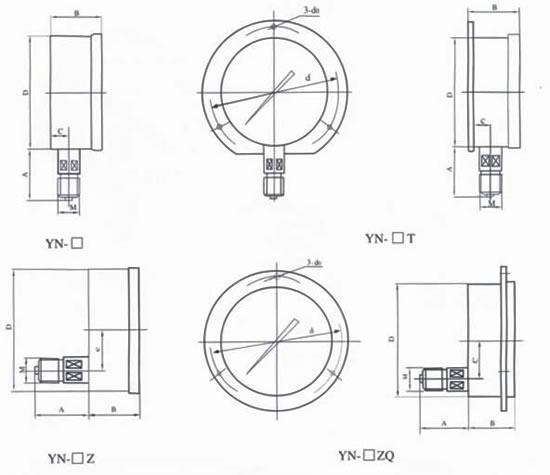

六、外形尺寸:

型号

外形尺寸 mm

A

B

C

D

d

d0

M

YN-50Z

29

24

0

50

/

/

14X1.5

YN-60

31

32

14

60

/

/

YN-60T

31

32

15

75

3.4

YN-60Z

30

32

0

/

/

YN-60ZQ

30

32

0

75

3.4

YN-75

24

30

12

75

/

/

YN-75T

24

30

12

90

5.5

YN-75Z

24

30

0

/

/

YN-75ZQ

24

30

0

90

5.5

YN-100

44

45

18

100

/

/

20X1.5

YN-100T

44

46

19

118

5.5

YN-100Z

43

45

34

/

/

YN-100ZQ

43

45

44

118

5.5

YN-150

50

47

19

149

/

/

20X1.5

YN-150T

50

48

20

165

5.5

YN-150Z

51

47

55

/

/

YN-150ZQ

51

47

55

165

5.5

注:连接螺纹可按要求订货


汉威耐震压力表厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威耐震压力表厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,耐震压力表,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
