一、产品概述:

 圆齿轮流量计腔体内有一对互相啮合的齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。两个精密配合的齿轮封闭在坚固的腔体内,工作时,被测液体推动齿轮旋转,由非接触式的检测器检测齿轮的转动。齿轮间的的间隙形成测量腔室。每齿经过检测器时,检测器产生一个脉冲。

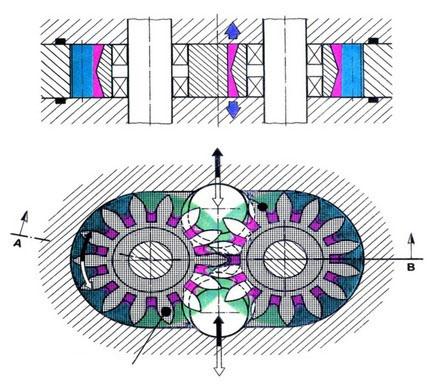

二、工作原理与结构:
 圆齿轮流量计腔体内有一对互相啮合的齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。两个精密配合的齿轮封闭在坚固的腔体内,工作时,被测液体推动齿轮旋转,由非接触式的检测器检测齿轮的转动。齿轮间的的间隙形成测量腔室。每齿经过检测器时,检测器产生一个脉冲。输出的脉冲信号经仪表容积/脉冲(Vm)换算和处理,显示为满足用户要求的读数。此流量计特别适用于精密、高压、高黏度环境。
三、应用场合:

 圆齿轮流量计广泛应用于石油、石化、天然气、化工、造纸、汽车、食品等行业,还用于测量小管径的微小流量的计量。

四、主要特点:

1、流量测量与流体的流动状态无关;

2、粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此被测介质的粘度愈大,泄漏误差你愈小,对测量愈有利;

3、计量精度高,适用于高粘度介质流量和测量,但不适用于含有固体颗粒的流体,需加装过滤器;如介质中夹杂有气体,也会引起测量误差;

4、体积小、重量轻、运行时振动噪声小,可测量粘度高达10000pa.s的流体。计量精度为0.5级、0.2级。测量范围宽zui高可达50:1;

5、有通用型、高压型、食品型等多种,适用于各种清洁液体的微小流量测量。

五、技术参数:

一)  仪表参数

型号

流量范围m3/h

压力等级mpa

材质

连接方式

介质粘度Pa.s

温度

0.5

0.2

LA

0.0100.50

0.050.25

1.6

2.5

4.0

6.3

10.0

25

42

碳钢

304

316

内螺纹

010000

0200

LA

0.0201.00

0.0800.60

LA

0.0502.00

0.201.0



(二)  使用环境
温度-20℃~+50 湿度5%95% 气压85kpa106kpa
(三) 电气指标
1 供电:内电源3.6V锂电池,功耗<1mw;外电源12VDC24VDC,功耗<2w
2. 输出方式:脉冲、电流、RS485Mudbus Hart协议--等;

汉威圆齿轮流量计厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威圆齿轮流量计厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,圆齿轮流量计,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
