一、仪表概述:
平衡流量计对传统节流装置进行了极大地改进,且该流量计具有平衡整流等显著特征,传统节流装置只有一个流通孔径,节流后使流体失去了理想状态;而平衡流量传感器有多个函数孔径,能zui大限度地把流场平衡整流成理想流体,从而将差压式流量计的优势发挥的淋漓尽致。没有活动的部件,安装和使用非常方便简单,可省去大直管段,大大减少流体运行所需的能量消耗,是一种具有广阔应用前景的节能仪表。
二、测量原理:
平衡流量计是一种革命性的差压式流量仪器仪表,综合其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据方程即可计算出管道中流量,平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被zui小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据流体力学中的质量守恒定律和能量守恒定律可计算出流体的体积流量和质量流量,如下:
qv=K(△P/ρ)1/2或 qm=K(△P·ρ)1/2
 式中:qV—体积流量(m3/h);
qm—质量流量(kg/h);
△    P—输出差压(kpa);
K—流量标定系数;
ρ—流体密度(kg/m3)。
三、适用场合:
几乎适用于所有流体的测量工作,是流体测量技术的一场技术革命,目前已经广泛应用于化工、石油、冶金、电力、天然气、水处理等一系列的行业中。

四、性能特点:
测量精度高:
1、由于平衡流量传感器具有多孔结构的特点,能对流场进行平衡,降低涡流、振动和信号噪声,流场稳定性大大的提高,表体采用特制的精密2、管道和专用取压装置,使*度比传统节流装置提升了5-10倍。
3、经过实流标定,传感器*度可达±0.3%、±0.5%,适用于贸易计量场合。
4、几何尺寸检验,传感器*度可达±0.5%、±1.0%,适用于过程控制场合。
5、加工重复性极高,与传统节流装置一样,在实流标定数据基础上,可以实现几何尺寸检定。
直管段要求低:
1、能将流场平衡,调整稳定,且压力恢复比传统节流装置快两倍,大大缩短了对直管段的要求。
2、大多数情况下直管段可以小至0.5D~2D,尤其对于特殊或昂贵的管道,采用可以省去大量的直管段。
*压力损失低:
的对称平衡设计,减少了涡流的形成和紊流摩擦,降低了动能的损失,在同样的工况下,与传统节流装置比较,压力损失较少了70%,接近文丘里管,从而节省了相当大的运行成本,值得大量推广。
量程比宽:
1、与传统节流装置相比,极大提高了测量量程比.研究结果显示,雷诺数大于50000时,选择合适的孔径参数,无上限,根据工业测量实际应用的需要。
2、常规测量量程比为10:1,选择合适的参数可以做道30:1或更高。
重复性和长期的稳定性好:
1、平衡流量传感器能将流场平衡稳定,使重复性大大提高,可达到±0.1%。
2、多个流通孔分散受力,无锐角磨损,其β值长期保持不变,长期稳定性非常好;
3、整个仪表无可动部件,使用寿命比传统节流装置延长了5-10倍。
耐脏污不宜堵:
1、多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了死区的形成,保证脏污介质顺利通过多个孔,减少了流体孔被堵塞的机会。
测量范围宽:
1、根据实验结果,我们知道:的性能,使其流速可以从zui小到音速,其zui小雷诺数可低于200,zui大雷诺数大于107;
2、β值可选0.25~0.9。
适用范围:
1、工作温度,压力取决于管道和法兰的材质和等级,工作温度zui高可达到850℃,42MPa。
2、适合极低温流体LNG,液空气,液氮,液氧,液氩,液化乙烯,液氢等,能有效防止气化,理想测量效果。
3、可以测量汽液两相、浆料、甚至固体颗粒测量,还可以测量双向流。
4、左右完全对称,因此可以十分方便地测量双向流。
五、技术指标:
1、管径范围:DN15~DN3000;
2、精度:±0.3%、±0.5%、±1%;
3、直管段要求:0.5D~2D;
4、*压损:孔板的1/3~1/4;
5、量程比:10:1,合适的工况数据可以做到更宽;
6、重复性:0.1%;
7、Re范围:200~107;
8、β范围:0.25~0.9;
9、温度范围:金属管道能承受的温度,zui高可达850℃;
10、压力范围:金属管道能承受的压力,zui高可达42MPa;
11、耐脏污:特殊的设计和计算;
12、可以测量双向流。

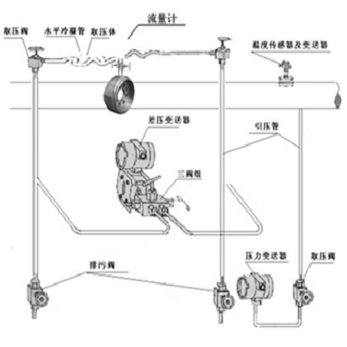

六、安装示意图如下:

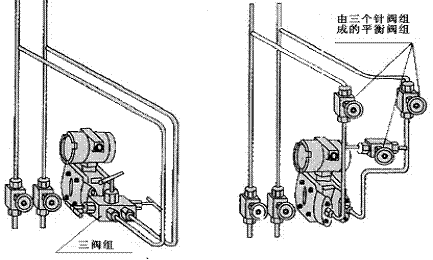

七、平衡阀与三阀组的安装要求:
平衡阀或三阀组的作用
1、调整差压变送器的零点;
2、防止差压变送器的正负、压室过压请按下图所示方法与引压管路连接。

八、压变送器的安装要求:
1、将正压则引压管导入三阀组接至差压变送器的正压室,将负压侧引压管导入三阀组接至差压变送器的负压室;
2、差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意考虑下面情况:
A、 防止变送器与腐蚀性或过热的被测介质直接接触;
B 、防止渣滓在引压管内沉积,堵塞;
C 、正负压两侧引压管的长度应尽量相同;
D 、正负压两侧引压管内的液柱压头应保持平衡;
E 、引压管安装在温度梯度和温度波动zui小的地方。
3、测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中。
4、测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体容易流入管道中。
5、测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能充满在引压管中。应特别注意,测量蒸汽或其它高温介质时,要防止差压变送器接触介质的温度超过变送器使用的极限温度。
九、温度、压力变送器的安装要求:
1、测量过热蒸汽介质时,必须要加温度一体化变送器和压力变送器,进行动态补偿。测量饱和蒸汽介质时,必须要加压力变送器,进行动态补偿。
2、 测量天然气、煤气介质时,必须要加压力变送器进行动态补偿,而且要用加安全栅及防爆装置的变送器。
3、 测量热水介质,需要有热量显示时,必须要加温度一体化变送器,否则可省去温度一体化变送器。
4、 温度一体化变送器安装在被测管道上,必须再前5D 只管段或或后2D 直管段以外温度探头顶端应插入超过管径二分之一,以保证测量精度。
5、 差压变送器的压力取压点,必须在前5D 直管观段或后2D 直管段以外,其间安装开关阀。对于温度一体化变送器和压力变送器的安装,原则上只要符合常规的安装规范就可以满足本系统的要求,其具体的安装要求可分别参见各自的安装说明书。
十、调试及运行:
按安装原则和程序安装完成后,在系统调试之前要检查所有设备、管道、阀门、接头、导线、接线端子、信号插头等是否齐全、正确、牢靠,管道和设备有无堵塞、泄露现象,导线和信号接插点有无接错、短路、断线、接触不良等问题,经检查确认无误后方可进行系统调试,其调试步骤如下:
1、引压管排污:
a、将两侧取压阀打开(注意:必须讲阀全部打开);
b、将三阀组两侧的正负压阀关闭、中间的平衡阀打开;
c、将引压管两侧正负压派无阀打开,进行排污。清洁引压管。
2、引压管冷凝:
a、关闭排污阀,让介质在引压管中自然冷凝,直到整个管道内全部充满冷凝水为止(大概需要4个小时)。
b、当引压管中已有足够的冷凝水时,可将三阀组两侧的正负压阀打开(此时中间的平衡阀仍处于开启状态),让冷凝水分别进入差压变送器正负压室中。由于冷凝水的积沉需要一定的时间,因此开始差压变送器的显示值不会准确,等冷凝水完全充满整个测量系统(包括取压体、引压管和差压变送器的正负压室)后,差压变送器的指示机会趋于正常(大概需要2个小时)。
c、差压变送器的排气:
为保证差压变送器正负压腔中的残余空气排除干净,将变送器正负压室上的排气气。
4、差压变送器调零:
a、关闭差压变送器正负压室上排气阀。
b、将三阀组两侧的正负压阀关闭(此时中间的平衡阀仍处于开启状态)。
注:差压变送器调零注意事项:
a、零位调整螺钉和量程调整螺钉切勿搞混、搞错。安装现场切勿
进行差压变送器的量程调整;
b、变送器调零时正负压室及两侧引压管温度必须相同,如果两侧
有温差则调整的零点会随时间产生漂移;
c、若在现场用变送器进行正、负迁移补偿,则应在偷运状态下做零位调整。若迁移量过大,则不能再差压变送器上进行迁移补偿。
十一、平衡流量传感器与工艺管道的安装连接方式:
1、与工艺管道安装连接方式分下面四种:(1)法兰连接;(2)直焊式;(3)对夹式;(4)方管式。
2、取压口在管道上的安装方向分测气体、蒸汽、液体等三种方式,如下
(1)测气体流量取压口方向
(2)测蒸汽流量取压口方向
(3)测液体流量取压口方向
(4)安装步骤
a、选择好安装直管道,传感器与工艺管道的连接可以是法兰、对夹、直焊、方管,具体连接根据订购产品而定;
b、在安装之前,将上游管道吹洗干净,防止焊渣管锈等进入仪表;
c、分体式引压管尺寸可选用¢14X4.5-¢18X4.5的无缝钢管(高压时要用厚壁管)。
十二、使用注意事项:
1.新表或停用一段时间后重新启用的,投用前应检查引压管路有无堵塞或泄漏,对液体介质应在引压管路内充满清洁的水或其他导压液体,注意排放管路内混进的气体,对气体介质应注意排放管路内积液。
2.投运前打开“三阀组”中的平衡阀,关严正负取压管路上的阀门,检查、校正差压变送器的零点,一定注意“零点”是在正负压力腔完全等压(即差压等于0)时,核查调整差压变送器。
3.在流体流动状态下即使全开“平衡阀”,只要不关严正负取压管路上的取压阀门,也不能核查零点。因为平衡阀本身有阻力,不能完全平衡正负压力腔的压力,即达不到“零差压”状态。
4.测量脏污流体流量时,一定要配置沉降器或隔离器。注意导压流体的进口、出口及排污口的位置如何合理选择,以达到排污目的。
5.测量腐蚀性流体流量时,一定要选用合适的隔离器,根据介质比重选用合适的隔离液,并注意合理选择隔离液与被测流体的入口。
6.的设计参数是否与实际参数相符,直接关系到测量精度。投入使用时,测得的参数如果处于设计参数的范围内,测量精度一般不会超过设计计算精度;但是如果测得的参数远离设计参数范围(假定及差压变送器选型、制造、安装均符合要求)则有可能是提供的设计参数有误,应更改设计参 数,重新设计计算。
十三、维护注意事项:
1.日常维护工作主要是清除沉降器或隔离器内的积垢,定期从排污口处放掉,在被测介质是高温高压腐蚀或有毒流体时,清除时要注意安全。



2.差压变送器的零点有时发生漂移,影响测量精度(特别是流量小、差压接近下限值时),要经常校对零点。差压变送器可根据经验延长校零周期至1年,我们建议配用本公司的差压变送器,减轻日常维护工作量。
