  • 横截面风量测量装置
一、产品概述:

横截面风量测量装置是一种新型结构的流量计。它通过测量封闭管道(圆形、矩形或其他异型截面管道)测量段横截面测风装置的面积和流体通过该面积的轴向平均流速,根据被测管道截面形状和大小尺寸的不同,在其内部安装了多个结构独特的均速管。通过均压取得平均差压,从而得出流量。

横截面流量计可用于电站锅炉烟风管道及以外的各种风速风量测量,可用于各种风机风量的测量以及其他需要测量气体流量的场所。

横截面流量计按GB/T2624-2006、GB1236-2000设计制造,按JJG835-93检定,无需标定。

二、工作原理:

横截面风量测量装置在有充足的直管段且管道中气流分布具有一定规律的前提下,如果管道内的流速是稳定、确切的形式,则在管道中流速分布是自管壁等于零连续变化到管道中心的zui大流速。因此在中间的变化过程中总可以找出一个点,在这个点上所测的流速即是平均流速。但是在实际工作现场,由于直管段限制,管道中的气流分布不均,实际风速分布也没有一定规律可遵循,但可以将测量流速的截面分割为许多小的单元面积Ai。假设每个单元面积内的流速为Vi,则总的流量就等于流过多个所有小单元面积的流量之和。即:

此方法称之为速度面积法。国际标准化组织已广泛使用这种方法,并制定了相应的测量规范。当单元面积分割得愈多,所测的流量应愈准确。横截面测风装置式流量计,就是基于这个原理而设计出来的,并在实际应用中得到了证实。

三、主要特点:

1、通过管道横截面测风装置上的各点的流速虽不是等速的,但要求它是稳定的。在管道安装环境恶劣的场合采用了流动调整器,安放在测速装置的上游。其作用是在相等的长度内,将不稳定的流体变成一束束稳定的流体,从而进行准确的测量。

2、由于通过管道横截面测风装置上的各点的流速不是相等的,要求传感器测出的数值尽可能接******均值。在结构上要产生各点流速之和的平均值。检测探头依照多点自动均衡皮托管工作原理,来检测气流总压和静压。

3、不需要前后直管段,只要有250~300mm 长的安装位置即可。

4、可以测量30°角的气流,不受不规则流体、甚至是多向旋转气流的影响。

5、不需要现场标定,即流量系数K=1。

6、压力损失很小。

7、正压孔与静压孔都为迎流方向,大大降低堵塞的可能性。

四、技术参数:

1、管道形状:矩形和圆形等异型管道。

2、精度:1%、1.5%

3、重复性:±1%

4、管径:50≤D≤5000mm

5、工作温度:-50 ~ 450 ℃

6、工作压力:0~16Mpa

7、参照标准:GB/T2624-2006、GB1236-2000及JJG835-93

8、连接方式:法兰连接、焊接

9、气体流速需大于4m/s

五、结构形式:

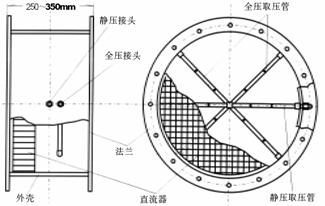

横截面流量计按其管道形式分为:圆形管道结构、矩形管道结构。同时又分为带整流栅式和不带整流栅式。具体结构见下图:


汉威横截面风量测量装置厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威横截面风量测量装置厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,横截面风量测量装置,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
