一、仪表概述:
铸钢型双转子流量计是目前国内理想一代容积式流量计。是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内*的运动体,起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮,使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高,粘度适应性强,可以允许被测液体中的微细颗粒通过,从而不易卡表。

二、测量原理:
铸钢型双转子流量计的工作原理同上述各转子型流量计,也是靠流量计进出口间的流体压差推动。转子转动,通过测量转子的转速实现流量测量。互不接触的螺旋转子的轴上固定有同步驱动齿轮,以实现互相驱动。由于转子轴向呈螺旋形,并且安装于两个转子轴上的机构使转子之间始终保持适当的间隙,所以运行平稳、主要用于液体流址测量。注意,计址室的容积应为计量室 1和计量室2容积之和。

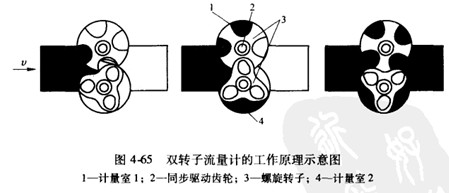

的转子是由两个断面形状不同的螺旋转子构成的,它们的配合由一组*的同步驱动齿轮控制。按照转子结构可分为标准型双转子和轴向流动双转子两种,前者的工作原理如图4-65所示。

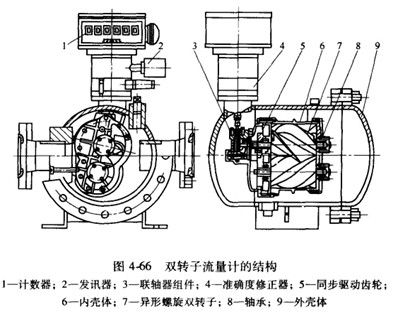

该流量计是采用双壳体,如图4-66所示。流体经入口法兰直接进入腔体,计量后的流体介质通过内壳的端盖孔进人外壳体内腔,然后经出口法兰流出。双壳体构造的优点是:管道应力不会传给测量元件;测量元件易于拆卸,便于维修和冲洗管道;通过测量元件壁产生的差压小,消除了系统压力变化对测量元件尺寸变化的影响。其缺点是构造较复杂,成本较高。


流量计被测介质的温度范围可达-29- 232摄氏度,准确度等级有0.1、0.2, 0.5级。

三、性能特点:
1、准确度高、重复性好、运转平衡、无脉动和寿命长;
2、流量计前后无需直管段,安装空间小;
3、流量*度不受压力和流量变化的影响,性能稳定;
4、可带温度、压力传感器,对气体进行温压补偿;
5、具有脉冲信号,模拟信号,可通过RS485讯接口实现计算机数据的集中和实时管理;
6、功耗低,可用内电池供电,也可外接电源;
7、高分辨率专用液晶显示屏、读数直观方便。
四、技术指标:
1、可测液体 石油、石油产品、化工介质等;
2、公称通径(mm) 10、15、25、40、50、80、100、150、200、250、300 ;
3、准确度(%) 0.1、0.2、0.5;
4、压力损失  0.4-3 mPa.s时<40KPa;
5、工作压力(MPa) 1.6、2.5、4.0、6.3;
6、温度范围(℃)  -20~+60、-20~+120、+100~+200、+150~+250;
7、防护等级  IP65;
8、环境温度( -30~+70℃);
9、介质粘度(0.32~1000mPa.smPa.s)。
五、安装注意事项:
1、安装的方向应使仪表壳体上所示箭头方向与液体流动方向*,安装位置应注意便于读数
2、仪表尽量安装在常温场合,不要安装在有害气体及强烈热辐射的场合,防止仪表计数器部分受损害。
3、仪表中的转子轴尽可能安装成水平位置,即刻度盘应安装成垂直位置(分度“0"应在上面),以减少齿轮与壳体间的摩擦,降低零件的磨损。由于安装位置不同,为了便于读数,可将计数器(表头)旋转90度或180度。电子表头的安装可采用立式安装方式,表头与表体成直角状态,便于读数。
4、仪表安装前,管道必须彻底清洗,在整个管路系统中,若无严格的过滤装置时,应在仪表前安装过滤器,以防杂质进入表内。
5、应安装在泵的出口端,流量调节阀应安装在仪表的下游,使用时先打开上游截止阀,然后缓慢开启下游流量调节或截止阀。严禁突然开启或关闭。
6、仪表在使用时,应使表内流满液体。被测液体内不应混有气体,否则测出气和液的混合容积测量不准。液体内混有气体必须在仪表前安装消气器。
7、管道中的流量不应急剧增加或减少,应避免管道振动、水力冲击和压力急剧波动等现象,否则将影响仪表正常工作。
8、流量超过规定zui大流量时,双转子随着转速提高而磨损增加,且压力损失急剧增加,应避免使用,低于zui小流量,虽仍能计量,但误差增大,流量计的起动流量约为zui大流量的3%,正常工作流量为zui大流量的70%-80%。
9、用于测量高粘度液体时,一般均将液体加热以降低粘度,然后在管道内流通,当仪表停用后,仪表内充满的液体冷却而变粘,如再要启用,必须用蒸气或导热油在表体外部把液体冲热等方法加热,待仪表内液体粘度降低后才能使用。否则粘度会咬住传动零件,致使仪表损坏。
10、被测液体温度不应高于规定值,超过了仪表甚至会卡住不动。液体温度变化也会造成粘度影响的附加误差。另外,温度增加也造成螺旋状空间体积增加,使仪表“走得慢",
11、每台流量计出厂时,均用柴油在室温条件下标定,常温下油的密度为:0.84M3/KG,如用户使用的液体粘度与此相差较大时,可调换双层齿轮或调整仪表系数来修正误差。
12、严禁用扫线蒸气和水通过仪表。

六、安装要求:
1、环境条件:周围无腐蚀性流体,机械振动小,灰尘少且远离热源的场所。对于配有体积修正仪的智能型流量计,还应有符合规定的环境。
2、环境温度:一般不超过-20——+8O℃范围。
3、管道条件:在安装流量计前,管道必须进行清洗和吹扫,清除一切杂物、锈蚀和污垢。连接管道一般应与流量计进出口等口径同轴线,不得有凸出管壁的凸出物突人管道内。 流量计应采取无应力安装,充分考虑工作温度引起的管道应力。
作为新型容积式流量计,只有满足其工况条件并按要求正确使用,才能利用其理想性价比,延长使用寿命。因此选型和使用中需注意以下3个问题。
1、由于采用单壳体结构,zui高压力不高于2.0MPa,因此高压长输管道不宜使用。
2、非连续使用场合再次使用时,必须从排气孔排净计量腔内空气,以防止产生气穴而导致计量误差增大和石墨轴承损坏。
3、转子间隙不高于0.2μm,且介质在计量腔内行程较长,对计量介质纯净度要求比其它容积式流量计高,需使用不低于40目的不锈钢滤网并定期清洗。转子为铸铁材料,介质含水率要求不高于5%,否则会产生锈蚀,影响使用。 安装要求:
1、环境条件:周围无腐蚀性流体,机械振动小,灰尘少且远离热源的场所。对于配有体积修正仪的智能型流量计,还应有符合规定的环境。
2、环境温度:一般不超过-20——+8O℃范围。
3、管道条件:在安装流量计前,管道必须进行清洗和吹扫,清除一切杂物、锈蚀和污垢。连接管道一般应与流量计进出口等口径同轴线,不得有凸出管壁的凸出物突人管道内。 流量计应采取无应力安装,充分考虑工作温度引起的管道应力。
作为新型容积式流量计,只有满足其工况条件并按要求正确使用,才能利用其理想性价比,延长使用寿命。因此选型和使用中需注意以下3个问题。
1、由于采用单壳体结构,zui高压力不高于2.0MPa,因此高压长输管道不宜使用。
2、非连续使用场合再次使用时,必须从排气孔排净计量腔内空气,以防止产生气穴而导致计量误差增大和石墨轴承损坏。
3、转子间隙不高于0.2μm,且介质在计量腔内行程较长,对计量介质纯净度要求比其它容积式流量计高,需使用不低于40目的不锈钢滤网并定期清洗。转子为铸铁材料,介质含水率要求不高于5%,否则会产生锈蚀,影响使用。
