不锈钢压力表
塑料管转子流量计

塑料管转子流量计

  • 关注热度:

  • 品牌名称:汉威
  • 手机热线:139-1515-7699
  • QQ咨询 联系我们
  • 塑料管转子流量计
一、产品概述:

LZB/()S系列塑料管转子流量计的锥管主要部分均由AS,ABS塑料制成,有较好的耐腐性能,具有结构合理、体积小、重量轻、锥管不易破碎等特点,为使用带来了极大的便利。该产品广泛应用于化工、环保、食品等工业部门。连接方式可分为:插接、焊接、螺纹和法兰连接四种。

二、工作原理:

LZB/()S系列塑料管转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。

流量计中浮子读数位置按图2所示:

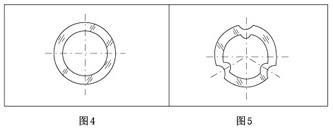

ZW-LZB( )S流量计的锥管为光滑内壁管(见图4),通径DN15以上的流量计,浮子通过导杆 上下移动,保持稳定;ZW-LZJ-( )S流量计锥管 内壁有三条导向凸筋,使浮子保持稳定(见图4)。通径DN10以下的流量计采用软管连接,配有 针形流量调节阀;通径DN15以上流量计采用法兰连接。


三、应用场合:

LZB/()S系列塑料管转子流量计主要用于有腐蚀性液体、气体介质流量的检测,例如强酸(、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。

四、主要特点:

1、压力损失小。在使用的过程中,能够被充分的利用,无需好多太多的力气,所有的压力都可以被充分的运用,不会有任何的损失。

2、性能可靠。在运行中,不会频繁出现故障,会保证良好的运作。当人们在使用的过程中,不用为它的运行而担忧。良好的性能,可靠性高,可以放心的被使用。

3、结构简单,安装使用方便。结构较为简单,安装很是方便,可以在短时间内被安装好。

4、价格便宜。价格便宜,具有很大的价格优势。

五、技术参数:

1、通径:DN2~100mm;

2、测量范围:水 (20℃):1L/h~100m3/h、气 (101325Pa,20℃):16L/h~3000m3/h;

3、量程比:10∶1;

4、精度等级:1.5级,2.5级,4级;

5、公称压力:DN4~10 1.0MPa、DN15~50 0.6MPa、DN80~100 0.4MPa;

6、工作温度:≤120℃;

7、连接方式:软管、金属管、法兰(GB/T9119-2000);

8、材质说明:法兰、浮子、导杆、支承板及螺栓等。

六、安装说明:

1、安装前,应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。

2、流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法连接后,再和金属法兰连接。

3、流量计须***垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。〔一般标准:需用的理想流量为流量计zui大流量的50%-70%,尽量不要用到zui高数。〕

4、在仪表的上下游进出口应保证有5倍仪表口径的直管段。

5、被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。

6、塑料管转子流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。

七、使用注意事项:

1、仪表使用时,应先缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门,然后再关闭仪表下游的流量调节阀。

2、仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。

3、当锥管和浮子粘污时,应及时清洗。

4、定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或者重新标定以得到更好的精度。

5、被测流体与流量计标定介质不一致时,需对示值按进行修正。由下式表示QS=QN  QS=实际流量 Qn=流量计读数示值 ρn=流量计标定时的介质密度ρs=被测介质的密度 ρf=浮子材料的密度。

汉威塑料管转子流量计厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威塑料管转子流量计厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,塑料管转子流量计,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
