一、产品概述:

 LL系列液体腰轮流量计简称(流量计)主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点,可现场指示累积流量、瞬时流量,单次量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号、232,485通讯、20mA+HART、MODBUS协。

 LL系列液体腰轮流量计能现场累积流量,并配有远传输出接口,可另配光电式转换器输出脉冲信号或模拟信号,与流量积算仪配套,进行远程测量显示和控制。

二、工作原理:

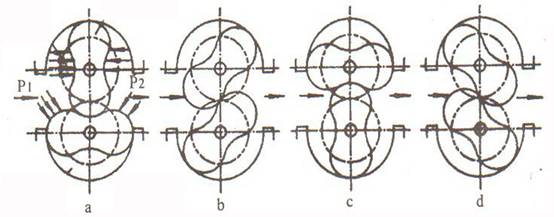

 LL系列液体腰轮流量计是当被测液体流经计量室时,在流量计的进出口形成 压差,腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续旋转。随着腰轮的转动,液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍,通过密封联轴器、减速机构,将旋转次数减速后传递到计数器,计数器即指示液体瞬时流量和累积流量。 在计数器机构中安装发信器即成了带发信器的腰轮。与显示仪表或微机系统配套,可实现远传(定量、累积、瞬时等功能)自动化测量和控制。使用说明另见显示仪表分类说明书。


三、应用计量:

 LL型,可用于纯原油,重油等高粘度液体的流量计量;

 LL-D防砂型可用于含砂原油、重油等高粘度流体的流量计量;

 LL-F不锈钢型是将流量计与介质接触的部分采用不锈钢材料加工制造,具有较强的防腐性能,可用于腐蚀性液体的流量计量,特别适用于化工行业;

 LY-C轻质油型特别适用于轻油,柴油等低粘度流体的流量计量。

四、主要特点:

1、测量准确度高,基本误差一般可达正负0.2%到正负0.5%,特殊要求时可达正负0.1%,流量计的特性一般不受流动状态的影响,也不受雷诺数大小的限制。

2、可用于高粘度液体的流量测量

3、测量范围度较宽,典型的流量范围度为5:1到10:1

4、字轮式计数器累积流体总量,无需外部能源,使用方便面计数器累积流量双显示,其中之一可以复零,方便用户在不连续计量的情况下使用。

5、计量部件之间无接触,不磨损,使用寿命长。

6、大口径流量计采用又转子形式,降低流量计运转噪声和振动。

五、技术参数:

1、允许基本误差:±0.1% 、±0.2% 、±0.5%;

2、公称通径DN(mm):15~300;

3、公称压力PN(M.Pa):铸铁(A)、不锈钢(P) 1 .0 、1.6、2.5、4.0、6.3;铸钢(E)2.5、4.0、 6.3 、9.6;

4、被测液体温度:

a.低温型:-40~ +60℃;

b.常温型-10℃~ +80℃;

c.中温型-10℃~ +200℃;

d.高温型-10℃~ +300℃;

5、被测液体粘度(mPa.s):0.3~ 50000;

6、管道连接:GB/T9118-2000(中国标准法兰);NIST(美国标准法兰);BSPT(英国标准管螺纹):NPT(美国推拔管螺纹);

7、现场显示:99999,999 L(累计流量)9999,999.9 L(单次流量);9999,999.9 L(瞬时流量);

8、输出信号:脉冲信号、4~20mA、1-5V、4~20mA +HART协议、MODBUS支持RS232、RS485通讯(任选);

9、防爆等级:EXiaIIBT5EXiaIICT5防护等级:IP65。

六、安装使用:

1、流量计前应安装过滤器,两者表体上箭头指向与流动方向一致。

2、当被测液体含有气体时,流量计前应安装气体分离器。

3、不论管路是垂直还是水平安装,但流量计的腰轮轴安装成水平位置(即表度盘应与地面垂直)。

4、流量计在正确安装情况下,如果不易看清读数,可把计数器旋转180度或90度均可。

5、节流阀应安装在流量计进口处,开闭阀装在出口处,使用开闭阀时要缓慢启动,不要突然开阀。

6、严禁使用扫线蒸汽通过流量计。

7、在连续使用部门,流量计需加旁通管道。

8、流量计安装前,管道需冲洗,冲洗时采用直管段(替代流量计位置)防止焊渣、杂物等进入流量计。

9、严禁用水校验铸铁、铸钢材质组成的流量计。

10、流量计在使用时流量大小不得超过技术要求。流量计正常工作在zui大流量70~80%为优。

11、被测液体如果具有化学腐蚀性,需选用不锈钢材质的流量计,如果腐蚀性强,需选用0Crl8Ni12MO2Ti材质的流量计。

七、安装注意事项:

1、在安装前不得随意打开流量计的进气,出气两封口;

2、当管道上安装的设备较多时,流量计应放在后安装;

3、在条件允许的情况下,安装前须***对管道进行高压吹扫;

4、安装时应对接口处的铁销,毛刺进行细心清除;

5、流量计的前面须***安装过滤网,对测量介质进行过滤;测量液体时,若其中含有气体,流量计前选装消气装置,确保流量计的测量精度;

6、安装方式多样,水平竖直安装均可,竖直安装上进下出,下进上出不受影响,但流量计不得反装,反装时,流向相反,腰轮反转,因间正反转隙设计不同会损坏腰轮;

7、对直管段要求较低,但须预留足够的安装过滤装置的距离;

8、腰轮转动是靠流体的压差为动力的,当测量介质的粘稠度过大时,影响流量计测量精度;

避免以上几点,能使流量计达到更好的测量精度。
