不锈钢压力表
智能涡街流量计

智能涡街流量计

  • 关注热度:

  • 品牌名称:汉威
  • 手机热线:139-1515-7699
  • QQ咨询 联系我们
  • 智能涡街流量计
一、产品概述:

智能涡街流量计是根据卡门涡街理论,利用了流体的自然振动原理,以压电晶体或差动电容作为检测部件而支撑的一种速度式流量仪表。本产品采用独特的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、噪声大、小信号数据紊乱等问题,并采用了独特的检测探头封装新技术和防护措施,保证了产品的可靠性。

产品有基本型、差压型、温压补偿一体型三种测量方式,基本型测量单一工况流量信号,差压补偿型直接测量质量流量,温压补偿一体型可同时测量温度、压力、流量信号,经补偿后输出标况体积流量或质量流量。产品有管道式和插入式两种结构形式,可现场显示,也可远距离传输,每种型式都有高温、高压、防腐、防爆等规格,又有整体和分体结构,以适应不同的测量介质和安装环境。

智能涡街流量计具有量程比宽、精度高,安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸、医药、以及城市管道供热、煤气等行业的各种低粘度液体、其他、蒸汽等单相流体的工艺计量和节能管理。

二、工作原理:
智能涡街流量计的测量原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、使用选择及应用:
1、为了使用方便,电池供电型采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。
2、温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。
3、温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。
4、广泛应用于石油、化工、冶金、机械、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
四、主要特点:
1、可在很宽的流量范围内准确测量气体、液体和蒸汽的流量而不受流体物理性质的影响;
2、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温,高压;
3、anquan防爆,适用于恶劣环境;
4、无可动部件、无孔洞缝隙设计,产品无磨损、耐脏污,无须机械维修,使用寿命长;
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
6、温压补偿一体化设计;
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力;
8、同时显示流量值与累计流量值,不必轮流切换;
9、采用抗振动探头,有效消除外界振动影响;
10、采用分体式信号转换器,电缆zui长100米;
11、量程比宽达20:1;
12、仪表整体结构设计合理,动态测量范围宽,压力损失小;
13、表体采用不锈钢材质,可适用于腐蚀性介质的测量;
14、现场液晶显示,脉冲、4~20mA输出或485通迅,可与工业自动化系统连接。
五、技术参数:
1、测量介质: 气体、液体、蒸气;
2、连接方式:法兰卡装式、法兰式、插入式;
3、口径规格 法兰卡装式口径选择 25,32,50,80,100;
4、法兰连接式口径选择 100,150,200;
5、流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
6、测量精度 1.0级 1.5级;
7、被测介质温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃;
8、输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9、脉冲占空比约50%,传输距离为100m;
10、脉冲电流远传信号 4~20 mA,传输距离为1000m;
11、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12、材质 不锈钢, 铝合金;
13、电源 DC24V或锂电池3.6V;
14、防爆等级 本安型iaIIbT3-T6,防护等级 IP65。

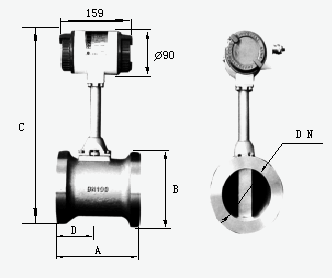

六、外形尺寸:




DN

A

B

C

D

15

90

Φ57

383

45

20

100

Φ57

388

50

25

100

Φ57

394

50

32

100

Φ65

396

50

40

100

Φ75

401

50

50

110

Φ87

407

55

65

110

Φ109

418

55

80

110

Φ120

423

55

100

120

Φ149

447

60

125

125

Φ175

474

65

150

145

Φ203

501

75

200

170

Φ259

556

100

250

190

Φ312

608

120

300

210

Φ363

660

140

350

230

Φ409

709

160

400

250

Φ460

756

180

450

275

Φ520

814

205

500

290

Φ575

869

225

七、对管道要求:
1、对直管段的要求:

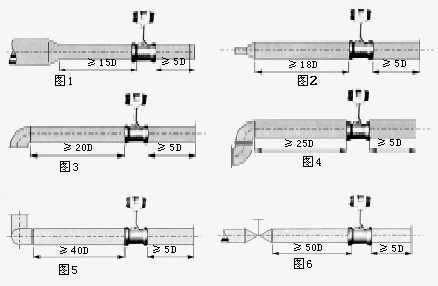

为了确保仪表正常、准确运行,传感器安装点的上下游须***有一定的直管道,以调整流场,如图所示。

图1:同心缩管;
图2:同心扩管;
图3:一个90度弯头;
图4:同一平面两个90度弯头;
图5:不同平面两个90度弯头;
图6 :调节阀应安装在传感器下游5D以 远处,若须***安装在传感器上游, 则传感器上游应有不小于50D的 等径直管段,下游应有不小于5D 的等径直管段。
2、对管道的要求:
a、上、下游配管内径D和与传感器内径DN相同,其差异满足下述条件:0.95DN≤D≤1.1DN。
b、配管应与传感器同心,同轴度应小于0.05DN。
c、密封垫不能凸入管道内,其内径可比传感器内径略大。
d、如需断流检查与清洗传感器,应设置旁通管道,如下图所示。



3、对管道振动的要求:
传感器尽量避免安装在振动较强的管道上,若不得已要安装时,须***采取减震措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。
特别注意:在空压机出口处振动较强,不能安装传感器,应安装在储气罐之后。
4、对气流条件的要求:
a、被测气体应为单相的、连续地流经管道的圆管流。
b、气体流经流量计之前,其流速须***与管道轴线平行,不得有旋涡流。
c、气流应是亚音速、非脉动的,其流量随时间变化比较缓慢。
5、对流量计的安装要求:
涡街流量计对工艺安装及使用环境没有太多的特殊要求,但任何一类流量测量仪表都有这样一种共性,即尽可能避免振动及高温环境随离流态干扰元件(如压缩机、分离器、调压阀、大小头及汇管、弯头等)、保持仪表前后直管段内壁光滑平直、保证被测介质为洁净的单相流体等。
八、调试使用期间需要注意的问题:
1、流量计现场安装、维护须***遵守“有防爆性气体时勿开盖"的警告语,并在开盖前关掉外电源。
2、涡街流量计在室外使用时,建议加配防护罩。
3、不得随意松开流量计固定部分。压力传感器的保护。用户在使用流量计时,应注意流量计的压力过载值为压力传感器额定工作压力的1.5倍(即介质zui高压力的1.5倍)。选型应在规定的流量范围内,防止超速运行,以获得理想的准确度和保证正常使用寿命。(由于试压、吹扫管道或排气造成超速运转,以及涡轮在反向流中运转都可能导致流量计损坏)
4、涡街流量计投入运行时应缓慢开启阀门,防止瞬间气流冲击而损坏涡轮。加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2~3次。
5、涡街流量计运行时不允许打开后盖或更动内部有关参数,否则将影响流量计的正常运行。
九、安装使用中应注意的事项:
无机械可动部件,体积小,耐腐蚀,性能稳定,可直接显示介质的工作压力、温度、流量以及标准状态下的气量,量程范围宽,计量误差小等优点,现已广泛用于油气井的生产计量和天然气的销售计量中。在多年来的现场应用中,我们认为该流量计适合于较为干净的干气计量,渐成为中小用气体计量仪表。要保证流量计计量准确,减少计量误差,请注意:
1、选型合理
勿使实际zui小流量QVmin低于所选通径流量计流量范围下限。
2、安装正确
涡街流量计上游的应有至少10D长度的计量直管段。直管段内壁应光滑、更不能有台阶,磨平连接法兰的焊缝,法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明:一切不合理的安装,都将导致流量计计量值偏低。
3、远离震荡源,或在流量计上、下游安装支墩,以避免管线震动的影响。避免强磁场对流量计芯片的干扰。
4、气质相对干净
尤其不能出现液气两相流,气质较脏时,应即时清洗流量计。
5、减少气流脉动的影响
可在流量计前安装缓冲罐,或者加长流量计上游的计量直管段长度。
6、及时对流量计进行计量检定,确保量值准确可靠。

十、安装条件:
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
十一、安装要求:
1、合理选择安装场所和环境。
避开强电力设备,高频设备,强电源开关设备;避开高温热源和辐射源的影响,避开强烈震动场所和强腐蚀 环境等,同时要考虑安装维修方便。
2、上下游须***有足够的直管段。
若传感器安装点的上游在同一平面上有二个90°弯头,则:上游直管段≥25D,下游直管段≥5D 。
若传感器安装点的上游在不同平面上有二个90°弯头,则:上游直管段≥40D,下游直管段≥5D 。
调节阀应安装在传感器的下游5D以外处,若须***安装在传感器的上游,传感器上游直管段应不小于50D,下游应有不小于5D。
3、安装点上下游的配管应与传感器同心,同轴偏差应不小于0.5DN。
4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上,特别是横向振动。若不得已要安装时,须***采取减振措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。
5、在水平管道上安装是流量传感器zui常用的安装方式。
测量气体流量时,若被测气体中含有少量的液体,传感器应安装在管线的较高处。
测量液体流量时,若被测液体中含有少量的气体,传感器应安装在管线的较低处。
6.传感器在垂直管道的安装。
测量气体流量时,传感器可以安装在垂直管道上,流向不限。若被测气体中含有少量的液体,气体流向应由下向上。
测量液体流量时,液体流向应由下向上:这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。
无论测量何种流体,传感器可以在水平管道上侧装,特别是测量过热蒸汽,饱和蒸汽和低温液体,若条件允许采用侧装,这样流体的温度对放大器的影响较小。
8.传感器在水平管道的倒装。
一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽,适用于测量高温液体或需经常清洗管道的情况。
9.传感器在有保温层管道上的安装。
测量高温蒸汽时,保温层zui多不能超过支架高度的三分之一。
10.测压点和测温点的选择。
根据测量的需要,需在传感器附近测量压力和温度时,测压点应在传感器下游的3-5D处,测温点应在传感器下游的6-8D处。
十二、现场需求:
1、低维护量-市场上大多数的涡街流量计是采用取压孔或插入式检测元件感应漩涡,一旦介质中杂质嵌入取压孔或感应元件与表体间的缝隙,则造成信号变弱或不稳定。良好的设计应该是没有容易堵塞的部分,从而降低维护量。
2、感应元件在线更换-某些厂家的感应元件与涡街发生体合二为一,看似简单的设计却给实际使用带来不便。因为一旦感应部分失效,则需要将管道内介质排空泄压后更换部件,影响生产。完善的设计应该是将二者分开,这样就可以单独更换感应部分,而无需将介质排空。
3、容易受到振动的干扰,设计精良的涡街流量计可以通过硬件和数字信号处理将干扰排除,从而得到稳定的信号。
4、安装的一个麻烦事前后需要很长的直管段,有些厂家可以提供在流量计内部缩径的设计,大大降低了用户专门维涡街流量计配备直管段的需求。


十三、注意事项:

1、专用法兰与直管段焊接时不能带着传感器焊接。

2、安装时应使传感器的流向标志与管道内流体流向一致。

3、传感器安装前,法兰凹槽内须***放好密封圈。压力和温度测量点的位置,取压点在传感器下游3~5DN处,测温点在下游5~8DN处。

4、测量高温介质时,切勿用隔热材料把传感器连接杆周围包起来。

5、连接传感器的屏蔽电缆走向,应尽可能远离强电磁场的干扰场合。******不允许与高压电缆一起敷设,屏蔽电缆要尽量缩短,并且不得盘卷,以减少分布电感,长度不应超过200米。

6、安装传感器前,管道须***进行清洗。冲掉管内的杂质,避免通流后堵塞传感器。测量液体的管道须***充满被测液体,防止气泡的干扰。

测量气体的管道为防止储积液的干扰。高温高压下更换探头体时,须***anquan操作,做好高温防护。降温降压后在anquan条件下方可更换探头。

十四、安装的规范管理:

涡街流量计规范安装,给使用部门在后续管理提供有力的技术保障,对施工单位提出以下几点具体要求,通过多年的验证效果很好。

1、带4~20mA输出,脉冲输出。

2、GPRS远传设备需带脉冲输入,4~20mA输入。

3、具有电源防雷和信号防雷(4~20mA)。

4、仪表柜要求为:柜内带UPS电源、配空开及插座、将GPRS通讯装置、智能涡街流量计转换器等集中安装并带锁。

5、仪表柜的平稳需水泥墩底座、仪表柜防护等级适用户外、柜顶具有隔热层防止阳光直射、柜具有防泼水功能。

6、表井内需有一侧留有足够的直管段,便于智能涡街流量计检测、比对和后续管理。

7、设计智能涡街流量计时前端须留有至少10倍公称通经(10DN)的直管段,后端须留有大于5DN的直管段,确保计量准确。

8、应严格按说明书安装,安装完毕后需测量接地,接地电阻值应在10Ω以下。等电位连接线使用多股铜束导线,线缆需大于等于16mm2;仪表接地线使用多股铜束导线,线缆要求大于等于6mm2。接地标准详见GB50343-2009《建筑物电子信息系统防雷技术规范》。

十五、选型要点:

正确选型才能保证涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定。使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量测量的要求。

1、精密功能检查

精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做准确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡街流量计。

2、可测量的介质

测量介质流速、仪表量程与口径 测量一般的介质时,涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。

3、涡街流量变送器的选择

在饱和蒸汽测量中采用VA型压电式涡街流量变送器,由于涡街流量计量程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说须***满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。

4、压力补偿压力变送器的选择

由于饱和蒸汽管路长,压力波动较大,须***采用压力补偿,考虑到压力、温度及密度的对应关系,测量中只采用压力补偿即可,由于管道饱和蒸汽压力在0.3-0.7MPa范围,压力变送器的量程选择1MPa即可。

5、显示仪表选择




显示仪表智能流量显示仪,具有稳压补偿、瞬时流量显示和累积流量积算功能。

汉威智能涡街流量计厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威智能涡街流量计厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,智能涡街流量计,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
