一、仪表概述:
电缆投入式液位计核心部件采用先进的射频电容检测电路经过16位单片机经过*的温度补偿和线性修正,转化成标准电信号(一般为4~20 mA)。可选HART、CANBUS、485通讯协议进行系统组态。全系列变送器都具有自校准功能,用户可通过两个按键进行“零点"、“量程"自动校准,以适应各种复杂场所的不同要求。
二、测量原理:
投入式液位计采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po式中:
P :变送器迎液面所受压力;
ρ:被测液体密度;
g :当地重力加速度;
Po :液面上大气压;
H :变送器投入液体的深度。
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。
三、适用场合:
电缆投入式液位计被广泛应用于石油、化工、轻工、医药、冶金、食品等工业系统中,以及水文测量与监控、水库大坝水位测量、 船舶及航海系统、城市及供水系统、循环水及污水处理系统等领域中。
四、性能特点:
1、稳定性好,精度高,投入式液位变送器直接投入到被测介质中,安装使用相当方便。
2、固态结构,无可动部件,高可靠性,使用寿命长从水、油到粘度较大的糊3、状都可以进行高精度测量,不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。缆式液位变送器具有电源反相极性保护及过载限流保护。
五、技术指标:
1、测量范围:0.3~100m(由用户自选)精度:0.2、0.5、1.0级;
2、工作温度:-20~80℃;
3、输出信号:二线制4~20mADC;
4、电源电压:标准24VDC(12~36VDC);
5、不灵敏区:≤±1.0%FS;
6、负载能力:0-600Ω;
7、相对温度:≤85%;
8、防护等级:IP68;
9、防爆标志:ExiaⅡCT4-6。

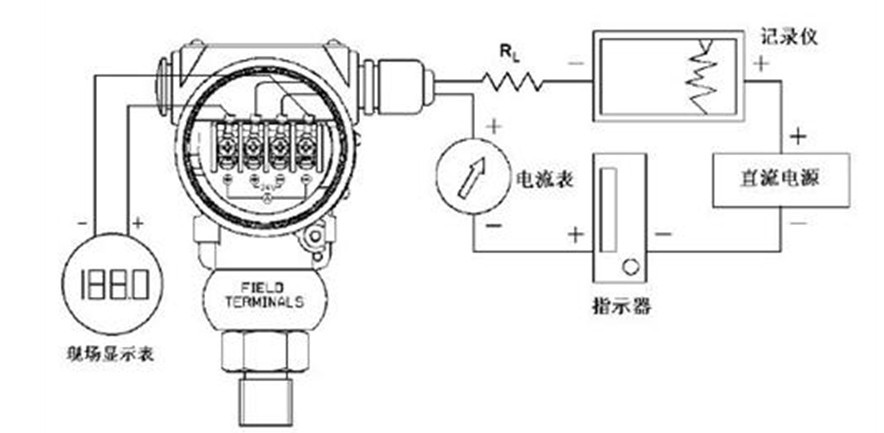

六、电气连接图:


七、安装与调试方法:
1、缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时,可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
2、在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用,加配重时一定要要把配重物体放入容器底部,以免拉坏传感导线。
在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
3、使用型杆式液位变送器时,如果不是金属容器,则需要把变送器的外壳用一根导线接入容器的底部,否则测量不准确。
本产品在出厂时已经校准,若需要现场调整可采取以下方法:
1、采用智能电路的调试方法:
现场调零------当液位位处于zui低位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将 “Z" 键按一下,输出电流自动调整到4mA。
现场调满------当液位处于zui高位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将“S"键按一下,输出电流自动调整到20mA。
2、采用模拟电路的调试方法:
当液位在下限时,用螺丝刀缓慢旋转“Z"电位器,观察电流表的读数接近4mA。
当液位在上限时,用螺丝刀缓慢旋转“S"电位器,观察电流表的读数接近20mA。
如此反复2-3次以上,直到零点和量程都分别为准确的4mA和20mA。
调整好后,应将变送器的盖子拧紧。
八、注意事项:
1、凡供货产品均带有产品合格证及使用说明书其中有产品编号、技术参数、接线图、出厂日期等请认真查对以免用错。
2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口*。若为螺纹接口,应慢速拧紧,注意密封,不能把扭矩直接加到变送器壳体上,只能加在变送器接口的六方上。
3、接线应严格按照我公司使用说明要求接线。
4、本产品为精密的换能仪表,禁止随意拆卸、碰撞、跌落、用力甩打。
5、变送器通电即可工作,但预热30分钟输出稳定。
6、使用中若发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门。
7、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
8、安装使用过程中要注意不能把感应导线的外皮弄破.
9、安装时感应导线要距离水池的壁至少10CM以上,否则测量不准确.
10、全四氟结构和杆式液位的接地线一定要和被测介质导通,否则测量不准确。
11、安装现场要采取有效的防雷措施。
12、本系列任何一款液位变送器外壳必须可靠接地,接地电阻应小于4Ω。
13、安全栅应取得防爆合格证,其安装应按其说明书的要求进行。

汉威电缆投入式液位计厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威电缆投入式液位计厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,电缆投入式液位计,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
