不锈钢压力表
防腐投入式液位计

防腐投入式液位计

  • 关注热度:

  • 品牌名称:汉威
  • 手机热线:139-1515-7699
  • QQ咨询 联系我们
  • 防腐投入式液位计
一、仪表概述:
防腐投入式液位计的液位传感器性能可靠。采用扩散硅芯体进口芯片,三道密封工艺,密封严谨可靠,特点压力越强密封效果越好,使其在较深的液体中性能稳定。电路采用信号隔离放大,截频干扰设计(抗干扰能力强,防雷击)过压保护,限流保护,抗冲击,防腐等设计。性能可靠,处于国内与国外先进水平。

二、测量原理:

投入式液位计用静压测量原理;当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po式中:
P :变送器迎液面所受压力;
ρ:被测液体密度;
g :当地重力加速度;
Po :液面上大气压;
H :变送器投入液体的深度。
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

三、适用场合:
防腐投入式液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、  0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。

四、性能特点:
1、稳定性好,满度、零位长期稳定性可达 0.2%FS/ 年。在补偿温度 0 ~ 70 ℃范围内,温度飘移低于 0.2%FS ,在整个允许工作温度范围内低于 0.5%FS 。
2、具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时送器会自动限流在 35mA以内。
3、固态结构,无可动部件,高可靠性,使用寿命长。
4、安装方便、结构简单、经济耐用。
五、技术指标:
1、测量范围: 0-0.1 米~ 0-35 米;
2、zui大过载: 不超过管长1.5倍;
3、测量形式: 平衡罩式;
4、精度等级: 0.5%FS;
5、电源电压: 24VDC;
6、负载电阻: ≤ 500 Ω;
7、测量介质: 各种液体;
8、长期稳定性: ± 0.2% FS/ 年;
9、环境相对湿度: 0 ~ 95%;
10、补偿温度: 0 ~ 70 ℃;
11、工作温度: -40 ~240℃ zui高温度可以做到 350 度(需定做)。

六、结构和材料:

1、变送器中继箱:铸铝,100×68×110,外壳环氧树脂喷涂;
2、变送器探头:1Crl8Ni9Ti,∮29×150,防腐为∮44×140;
3、导气电缆:直径∮7的6芯聚氯乙烯电缆、防腐电缆护套为聚四氟;
4、重量(不含导气电缆):约0.6kg;
5、电气接口:M20×1.5。

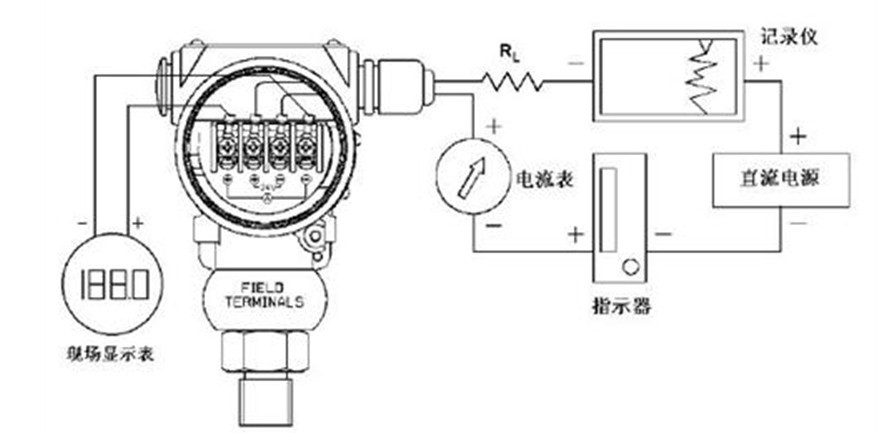

七、电气连接图:

八、安装与调试方法:
1、缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时,可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
2、在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用,加配重时一定要要把配重物体放入容器底部,以免拉坏传感导线。
在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
3、使用型杆式液位变送器时,如果不是金属容器,则需要把变送器的外壳用一根导线接入容器的底部,否则测量不准确。
本产品在出厂时已经校准,若需要现场调整可采取以下方法:
1、采用智能电路的调试方法:
现场调零------当液位位处于zui低位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将 “Z" 键按一下,输出电流自动调整到4mA。
现场调满------当液位处于zui高位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将“S"键按一下,输出电流自动调整到20mA。
2、采用模拟电路的调试方法:
当液位在下限时,用螺丝刀缓慢旋转“Z"电位器,观察电流表的读数接近4mA。
当液位在上限时,用螺丝刀缓慢旋转“S"电位器,观察电流表的读数接近20mA。
如此反复2-3次以上,直到零点和量程都分别为准确的4mA和20mA。
调整好后,应将变送器的盖子拧紧。

九、注意事项:
1、凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
2、接供电电源时应严格按照我公司接线说明进行连接。
3、使用中发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门。
4、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

汉威防腐投入式液位计厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威防腐投入式液位计厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,防腐投入式液位计,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
