一、产品概述:
卡装式涡街流量计是一种常用的结构形式,其表体自身不带连接法兰,在与管道连接时,将流量计卡装于两片专用法兰之间,再用螺栓紧固即可。其特点是体积小,结构简单紧凑。我公司在提供产品时,同时提供专用法兰和紧固螺栓,所以用户不需到市面上购买,省去很多不必要的麻烦。产品有基本型和复合型两种型式,基本型测量单*量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。
二、工作原理:
卡装式涡街流量计在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替地产生有规则的旋涡,这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关,可用下式表示:
f=St·v/d式中:f-卡门涡街的释放频率
St-系数(称为斯特罗哈数)
v-流速
d-柱状物的宽度
卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分,旋涡的释放频率与流速成正比,所以检出频率f就可求得流速v,由v求出体积流量。
涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上地应力通过在它内部地压电元件来检出地。
三、应用场合:
卡装式涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、主要特点:
1、可测量蒸汽、气体、液体的体积流量和质量流量。
2、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m)。
3、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。
4、压力损失小,量程范围宽,范围度达10-40倍。
5、无机械运动部件,长期稳定,结构简单便于安装和维护。
6、可测介质温度达+350℃(+450℃)。
五、技术参数:
1、测量介质:液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽);
2、测量可能范围:雷诺数为5×103~7×106
3、正常测量范围:雷诺数为2×104~7×106
4、测量流速范围:液体0.5~7m/s 气体4~35mm/s 蒸汽7~70m/s
5、被测流体温度:-40℃~+300℃
6、被测流体温度:1.6、4、25MPa
7、准确度:1级、1.5级、0.5级(通过非线性修整方可达到0.5级);
8、重复性:指示值的0.2%;
9、表体材料:ICr18Ni9Ti;
10、压力损失:△=1.2×r×V2×10-6 式中:△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s) 环境温度:-20℃~+55℃(特殊要求定货说明)
11、环境湿度:≤90%RH
12、大气压力:86-106KPa
13、外供电源:3.6~224VDC
14、内供电源:3~4.5VVDDC
15、工作电源:80/A
16、工作电压:2.7~3.6v
17、工作频率:0.1~3000H
18、信号远传距离:100mm
19、信号输出:脉冲输出(外供电源)电流输出4~20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。

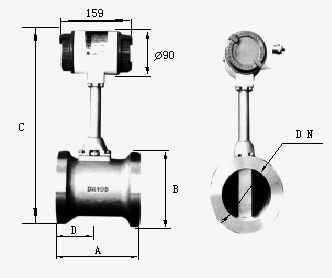

六、外形尺寸:


DN

A

B

C

D

15

90

Φ57

383

45

20

100

Φ57

388

50

25

100

Φ57

394

50

32

100

Φ65

396

50

40

100

Φ75

401

50

50

110

Φ87

407

55

65

110

Φ109

418

55

80

110

Φ120

423

55

100

120

Φ149

447

60

125

125

Φ175

474

65

150

145

Φ203

501

75

200

170

Φ259

556

100

250

190

Φ312

608

120

300

210

Φ363

660

140

350

230

Φ409

709

160

400

250

Φ460

756

180

450

275

Φ520

814

205

500

290

Φ575

869

225

七、对管道要求:
1、对直管段的要求:

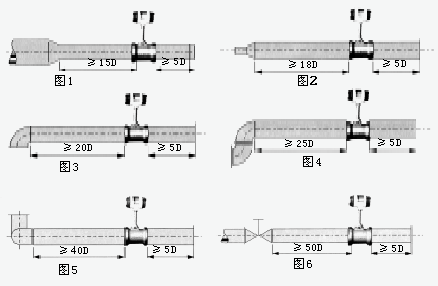

为了确保仪表正常、准确运行,传感器安装点的上下游须***有一定的直管道,以调整流场,如图所示。

图1:同心缩管;
图2:同心扩管;
图3:一个90度弯头;
图4:同一平面两个90度弯头;
图5:不同平面两个90度弯头;
图6 :调节阀应安装在传感器下游5D以 远处,若须***安装在传感器上游, 则传感器上游应有不小于50D的 等径直管段,下游应有不小于5D 的等径直管段。
2、对管道的要求:
a、上、下游配管内径D和与传感器内径DN相同,其差异满足下述条件:0.95DN≤D≤1.1DN。
b、配管应与传感器同心,同轴度应小于0.05DN。
c、密封垫不能凸入管道内,其内径可比传感器内径略大。
d、如需断流检查与清洗传感器,应设置旁通管道,如下图所示。


3、对管道振动的要求:
传感器尽量避免安装在振动较强的管道上,若不得已要安装时,须***采取减震措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。
特别注意:在空压机出口处振动较强,不能安装传感器,应安装在储气罐之后。
4、对气流条件的要求:
a、被测气体应为单相的、连续地流经管道的圆管流。
b、气体流经流量计之前,其流速须***与管道轴线平行,不得有旋涡流。
c、气流应是亚音速、非脉动的,其流量随时间变化比较缓慢。
5、对流量计的安装要求:
涡街流量计对工艺安装及使用环境没有太多的特殊要求,但任何一类流量测量仪表都有这样一种共性,即尽可能避免振动及高温环境随离流态干扰元件(如压缩机、分离器、调压阀、大小头及汇管、弯头等)、保持仪表前后直管段内壁光滑平直、保证被测介质为洁净的单相流体等。
