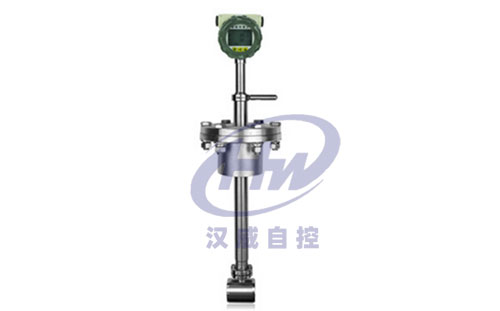

插入式涡街流量计

一、产品概述：

插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、工作原理：

插入式涡街流量计的涡街测量头（即*********涡街流量传感器）是利用“卡门涡街”原理研制而成.在涡街测量头表体中,垂直的插入一根三角柱即旋涡发生体,当表体中有介质流过时,则在三角柱的两侧交替的产生方向相反有规则的卡门涡街,其旋涡的信号频率是由压电元件制成检测头,检测出来一侧旋涡的分离频率与介质的流动速度成正比,见公式 f=V*St/1-1.27d/D

式中： f-三角柱一侧旋涡分离频率,（Hz）；

St-斯特罗哈系常数；

V--管道内平均流速,（m/s）；

d--三角柱特征宽度,（m）；

D--测量头内径,（m）。

通过大量的实验测试,确定涡街测量头的仪表系数K.公式如下：

K0=f/V点

式中：K0-测量头仪表系数,（1/m）;

V点-测量头所在点处的速度,（m/s）.

根据流速V与管道内流量的关系,可以确定插入式涡街流量传感器在不同管道下的仪表系数KT（1/m3）,从而确定管道内平均流速和体积流量。

三、应用场合：

插入式涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。

四、主要特点：

1、采用微功耗高新技术，科技含量高，性能稳定，精度高，寿命长，技术及部件均为进口。

2、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠

3、抗震性能好，零点无漂移，有效消除外界振动影响。

4、输出是与流量成正比的脉冲信号，无零点漂移，

5、测量范围宽，量程比可达10:1。

6、现场液晶显示，同时瞬时流量显示、累计总量显示、百分比显示、频率显示、不必轮流切换。

7、就地按键设置，方便参数调整，无需手持通讯器。

8、压力损失较小，动态测量范围宽，运行费用低，全方位节能。

9、密度计算、温度、压力补偿计算，补偿计算公式在线检验。

10、0-5KHZpinlv输出、4-20MA输出或HATR通讯、Modbus协议通讯，可与工业自动化系统连接。

11、根据现场要求可将传感器与仪表分离，实行分体控制与远程控制。

五、技术参数：

1、公称通径（mm）：DN300～2200插入式）；

2、公称压力（MPa）：1.6-4.0；

3、介质温度（℃）：压电式：-40-450℃（协议订货）；

4、本体材料：1Cr18Ni9Ti，（其它材料协议供货）；

5、准确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS；

6、供电电压：传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池；

7、输出信号：方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA；

8、防爆标志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5；

9、防护等级：普通型IP65；

10、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa；

11、适用介质：气体、液体、蒸汽；

12、传输距离传感器：zui长可达4km，两线制变送器（4～20mA）：负载电阻≤750Ω。

六、技术独特优势：

1、采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号；

2、散热器结构采用横放型结构，比采用竖放型散热器结构的流量计，更少的将热量传递到放大部分，而且散热面积大，散热更快，使传感器的可靠性更高，寿命更长；

3、通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出了理想的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等精度，配合特殊的工艺处理，从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是我公司在制作涡街流量计方面的技术独特优势。

七、安装方法：

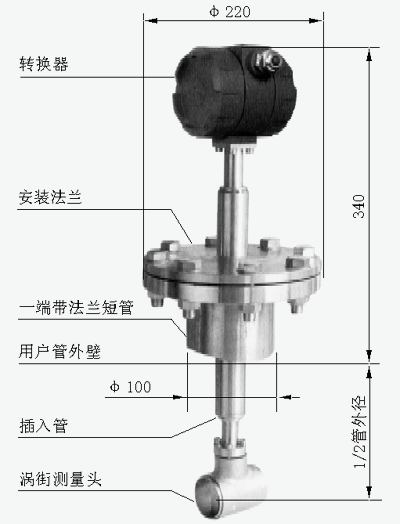

将涡街测量头插入管道特定位置，通过测量该位置的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。它由转换器、插入杆组件、球阀（根据需求配）、安装短管（ф100）、涡街测量头等组成。

八、安装步骤：

1、在需要安装流量计的管道正上方（水平管道有此要求），割开一个略小于ф100的孔，去掉毛刺；

2、将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；

3、放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；

4．保证流量计前有大于15D和后有5D的直管段（D为管道内径）。

九、调试使用期间需要注意的问题：

1、流量计现场安装、维护须***遵守“有防爆性气体时勿开盖"的警告语，并在开盖前关掉外电源。

2、涡街流量计在室外使用时，建议加配防护罩。

3、不得随意松开流量计固定部分。压力传感器的保护。用户在使用流量计时，应注意流量计的压力过载值为压力传感器额定工作压力的1.5倍（即介质zui高压力的1.5倍）。选型应在规定的流量范围内，防止超速运行，以获得理想的准确度和保证正常使用寿命。（由于试压、吹扫管道或排气造成超速运转，以及涡轮在反向流中运转都可能导致流量计损坏）

4、涡街流量计投入运行时应缓慢开启阀门，防止瞬间气流冲击而损坏涡轮。加润滑油应按告示牌操作，加油的次数依气质洁净程度而定，通常每年2~3次。

5、涡街流量计运行时不允许打开后盖或更动内部有关参数，否则将影响流量计的正常运行。

十安装条件：

1、传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游和下2、游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。

3、安装液体传感器的附近管道内应充满被测液体。

4、传感器应避免安装在有强烈机械振动的管道上。

5、直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3%，并不超过5mm。

6、传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

十一、注意事项:

1、专用法兰与直管段焊接时不能带着传感器焊接。

2、安装时应使传感器的流向标志与管道内流体流向一致。

3、传感器安装前，法兰凹槽内须***放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。

4、测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。

5、连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。******不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，zui大长度不应超过200米。

6、安装传感器前，管道须***进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道须***充满被测液体，防止气泡的干扰。

7、测量气体的管道为防止储积液的干扰。高温高压下更换探头体时，须***anquan操作，做好高温防护。降温降压后在anquan条件下方可更换探头。
