  • 直杆式液位变送器
一、仪表概述:

直杆式液位变送器是采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。 传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、  0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。

二、测量原理:
液位变送器用静压测量原理;当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H+ Po式中:
P :变送器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

三、适用场合:
直杆式液位变送器采用进口压力传感器原装组件生产,主要用于城市给排水,水处理厂、水库、河流、海洋、储油罐、及石油、化工、电力等部门的液位测量,被测介质可以是水、油、酸性、碱性及粘稠性液体。仪表输出二线制4~20mADC标准电流信号,具有技术先进、精度高、质量稳定可靠,安装使用方便等优点,是一种过程检测控制系统中理想的液位仪表。

四、结构和材料:
1、变送器中继箱:铸铝,100×68×110,外壳环氧树脂喷涂;
2、变送器探头:1Crl8Ni9Ti,∮29×150,防腐为∮44×140;
3、导气电缆:直径∮7的6芯聚氯乙烯电缆、防腐电缆护套为聚四氟;
4、重量(不含导气电缆):约0.6kg;
5、电气接口:M20×1.5。

五、性能特点:
1、固态结构,无可动部件,高可靠性,使用寿命长;
2、从水到污水,从油到粘度较大的液体都可以进行高精度测量,不受介质起泡、沉积等影响;
3、 附带多用途安装支架,安装使用方便;
4、具有良好的抗干扰、防雷电能力;
5、具有电源反极性保护及过载限流保护;
6、新型材料不易疲劳磨损,抗振动、冲击、过载能力强。
六、技术指标:
1、测量范围:不锈钢加长杆式0~5m; 导气电缆式0~100mm;
2、系统精度等级:0.2级0.5级;
3、使用环境湿度:-20℃~+70℃;
4、相对湿度:10%~90%;
5、介质温度:-20℃~+80℃;
6、长期稳定性:优于0.1%FS/年;
7、温度稳定性:±0.2%/10℃;
8、电源::24VDC;
9、信号输出:两线输出4~20mA。
七、其他参数:
1、介质密度范围:0.5g/cm3~2.0g/cm3 。
2、 过载能力:标准量程的5倍。
3、变送器防护等级:IP65。
4、传感器防护等级:IP68。
5、防爆标志:iaIICT4本质安全型;
6、变送器外壳材料:膜压铸铝;
7、传感器材质:普通型:不锈钢; 防腐型:聚四氟乙烯;
8、连接件尺寸:法兰DN50 PN2.5(JB81-59);  螺纹M56×2。

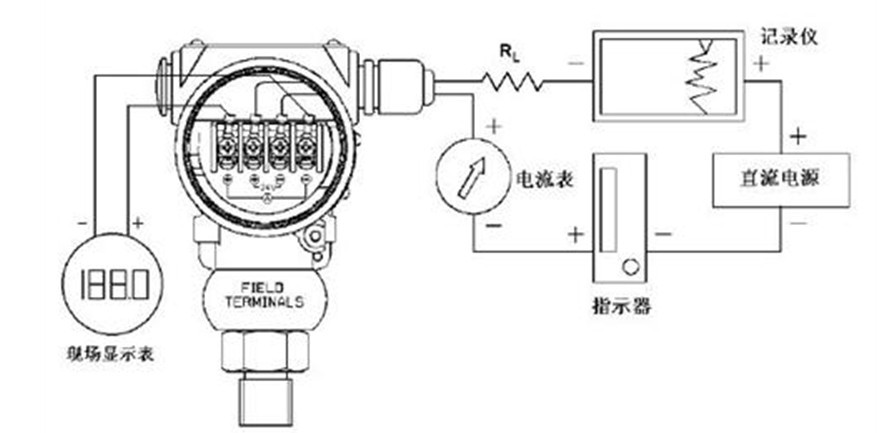

八、电气连接图:
九、安装与调试方法:
1、缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时,可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
2、在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用,加配重时一定要要把配重物体放入容器底部,以免拉坏传感导线。
在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
3、使用型杆式液位变送器时,如果不是金属容器,则需要把变送器的外壳用一根导线接入容器的底部,否则测量不准确。
本产品在出厂时已经校准,若需要现场调整可采取以下方法:
1、采用智能电路的调试方法:
现场调零------当液位位处于zui低位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将 “Z" 键按一下,输出电流自动调整到4mA。
现场调满------当液位处于zui高位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将“S"键按一下,输出电流自动调整到20mA。
2、采用模拟电路的调试方法:
当液位在下限时,用螺丝刀缓慢旋转“Z"电位器,观察电流表的读数接近4mA。
当液位在上限时,用螺丝刀缓慢旋转“S"电位器,观察电流表的读数接近20mA。
如此反复2-3次以上,直到零点和量程都分别为准确的4mA和20mA。
调整好后,应将变送器的盖子拧紧。

十、注意事项:
1、凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
2、接供电电源时应严格按照我公司接线说明进行连接。
3、使用中发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门。
4、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

汉威直杆式液位变送器厂家,公司产品广泛应用于核电、冶金、轻工、环保、建筑、冶金电力、石油化工、天然气、煤制气、医药、自来水公司和仪表厂家等,用户遍布全国。汉威专业设计制造玻璃板液位计,威直杆式液位变送器厂家,玻璃管液位计,超声波液位计,磁翻板液位计等,涵盖液位仪表,直杆式液位变送器,物位仪表几十个品种数百种规格的完整产品链,包括各种液位的测量、控制和传感器及配套仪表的开发研制和生产。
