  • 蒸汽涡街流量计
一、产品概述:
 蒸汽涡街流量计全新的设计理念,将温度、压力、流量信号集于一体,通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念,因此,氢气流量计具有结构紧凑、安装使用维护方便的特点。它是利用流体在特定条件下流动时将产生振荡,且振荡的频率与流速成比例这一原理设计的.当通流截面一定时,流速与导容积流量成正比。因此,测量振荡频率即可测得流量。

二、工作原理:
  蒸汽涡街流量计的原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d    式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、应用场合:
  蒸汽涡街流量计主要广泛应用于石油、化工、冶金、机械、造纸,以及城市管道供热、煤气等行业的各种低黏度气体、蒸汽等单相流体的工艺计量和节能管理。

四、主要特点:
1、可在很宽的流量范围内准确测量气体、液体和蒸汽的流量而不受流体物理性质的影响;
2、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温,高压;
3、anquan防爆,适用于恶劣环境;
4、无可动部件、无孔洞缝隙设计,产品无磨损、耐脏污,无须机械维修,使用寿命长;
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
6、温压补偿一体化设计;
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力;
8、同时显示流量值与累计流量值,不必轮流切换;
9、采用抗振动探头,有效消除外界振动影响;
10、采用分体式信号转换器,电缆zui长100米;
11、量程比宽达20:1;
12、仪表整体结构设计合理,动态测量范围宽,压力损失小;
13、表体采用不锈钢材质,可适用于腐蚀性介质的测量;
14、现场液晶显示,脉冲、4~20mA输出或485通迅,可与工业自动化系统连接。
五、技术参数:
1、测量介质:液体、气体、蒸汽;
2、测量范围:(见下表);
3、公称通径:(见下表)非标产品可根据用户要求特殊定做;
4、温度范围:压电式   -40℃ ~ 350℃      电容式   -60℃ ~ 450℃;
5、压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做;
6、范 围 度:正常范围1:10   扩展后范围1:15;
7、压力损失系数:Cd≤2.6;
8、系统测量精度:液体、气体  示值的±1%;
       蒸 汽   示值的±1.5%;
       插入式    示值的±2.5%;
9、供电电压:传感器 +12VDC 、+24VDC(可选) 变送器 +24VDC;
   现场显示型 仪表自带3.6V锂电池;
10、输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V;
变送器 两线制4 ~ 20mA.DC电流信号;
11、允许振动加速度:压电式 ≤0.2g    电容式 ≤1.0g;
12、环境温度:传感器:-30℃ ~ 65℃   变送器、现场显示:-10℃ ~ 50℃;
13、环境湿度:相对湿度5 ~ 85%;
14、大气压力:86 ~ 106Kpa;
15、信号远传距离:≤500m;
16、信号线接口:内螺纹M20×1.5;
17、防爆等级:( ia )ⅡCT2 — T5;
18、 防护等级:普通型 IP65  潜水型IP68;
19、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。

六、对管道要求:

1、对直管段的要求:

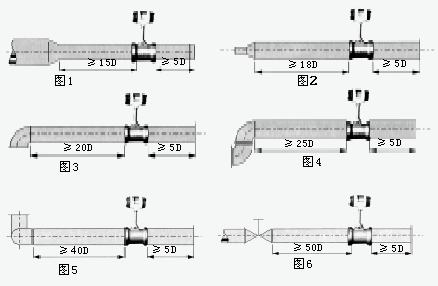

为了确保仪表正常、准确运行,传感器安装点的上下游须***有一定的直管道,以调整流场,如图所示。
