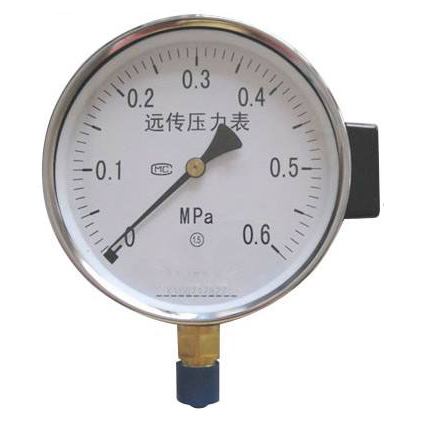

简要概述电阻式远传压力表

一、电阻式远传压力表概述:

电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。此外,本电阻远传压力表并能就地指示压力,以便于现场工作检查。

二、电阻式远传压力表的工作原理:

1、电阻远传压力表通过仪表内部的滑动电阻发送器把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制,此外本仪表能够同时就地指示压力,(便于现场工艺检查)。本仪表还可以与膜片隔离器(隔离体)连接,制成电阻远传隔膜压力表,可测量腐蚀性较强、黏度大、易结晶介质的压力。电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

2、电阻式远传压力表在使用时,是在弹簧管压力表中装了一个可变的滑线电阻(电阻变送器),当被测压力传入后,它的指针可以就地指示被测压力,同时带动可变电阻的可动触点,把被测压力值的变化转变为电阻值的变化,再由距离较远集中安装的显示仪表显示出来、远传压力表就属于这类压力表、这就是电阻式远传压力表的工作原理、
三、电阻式远传压力表结构原理:

1、电阻式远传压力表由一个弹簧管压力表和一个滑线电阻式传感器组成,当被测压力变化时,弹簧管端产生位移,一方面通过传动系统使指针在度盘上指示相应压力,另一方面带动电刷在电阻上滑行,使被测压力值的变化转换为电阻值的变化,并传至二次仪表上指示相应的压力。

2、仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。

3、电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成、电阻远传压力表机械部分的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上,因此,当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一次仪表相应的读数值。同时,一次仪表也指示出相应的压力值。变送器是根据膜盒变化来转换为mA信号的。

四、使用电阻式远传压力表常见问题:

1、可动触点和滑线电阻表面容易污染或腐蚀。如果灰尘进入表内,椭圆齿轮流量计 会造成触点氧化或接触不良,而使接触电阻增大,影响显示仪表的正确指示,所以使用时要防止灰尘进入表内。同时还要做好维护工作,用酒精擦洗电阻丝与触点。

2、电阻式压力表是与显示仪表配套刻度的,因此不能互换使用。如果某一部分损坏需要进行更换或改变侧压范围时,都要重新校验和划刻度。

3、电阻变送器与显示仪表之间用导线连接,连接时采用三线制。因连接导线的电阻值是显示仅表桥臂电阻的一部分,对指示具有直接的影响,所以仪表出厂时在刻度面板上都标有一定的外接电阻。

4、电阻式远传压力表是与显示仪表配套刻度的,因此不能互换使用,如果某一部分损坏需要进行更换或改变侧压范围时,都要重新校验和划刻度、可动触点和滑线电阻表面容易污染或腐蚀、如果灰尘进入表内,会造成触点氧化或接触不良,而使接触电阻增大,影响显示仪表的正确指示,所以使用时要防止灰尘进入表内,同时还要做好维护工作,用酒精擦洗电阻丝与触点、
