电接点压力表日常故障与检定方法

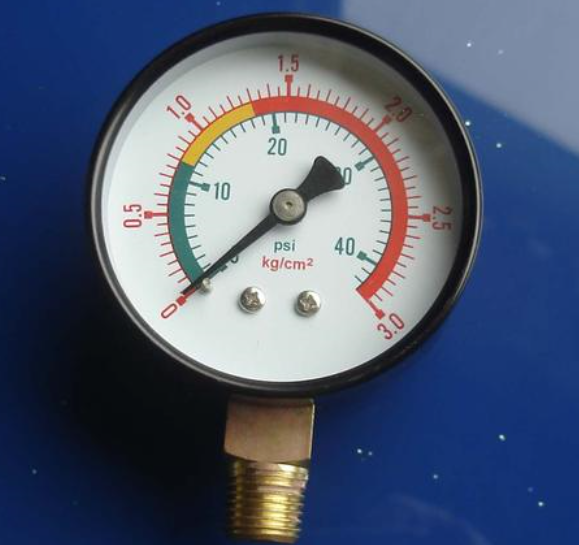

  电接点压力表是由接头,弹簧管,机芯几个主要部件构成。

  电接点压力表的焊接主要有铅锌焊接,白银焊接,氩弧焊接,特种焊接等等,仪表的单簧管正常工作是10万次,其工作原理是通过弹簧管变形,机芯(扇型齿与中心齿轮工作)带动指针在面版的刻度上显示被测介质压力。

  电接点压力表在使用过程中常见的三个问题:。

  1,压力表扇型齿轮工作一段时间会出现磨损现象。

  2,压力表测压系统受到被测介质瞬间超压冲击,使指针回不到零位或者冲到限制钉下面。

  3,仪表指针,在系统卸压后不回零位。

  解决压力表常见问题的三个方法:。

  1,增加扇型齿轮接触面宽度,增大接触面(即加大齿轮模数),以达到抗磨损增加使用寿命的目的。

  2,在仪表的机芯上加装限位块,测压系统在受到瞬间冲击时使机芯的圆柱齿轮和扇型齿轮不容易脱扣,解决压力表受到冲击压力后指针不回零或者指针被冲到限压力表位钉后面的问题。

  3,冲击压力测量系统关小压力表下面的阀门。

  电接点压力表的检测与检定方法:。

  外观检查。

  1,新制造的压力表应均匀光滑,无明显剥脱现象。

  2,压力表零部件装配应牢固,无松动现象。

  3,压力表分度盘上应有以下标志,制造单位或商标,产品名称,计量单位和数字计量器具制造许可证标志和编号,真空表应有“-”或“负”的标志,准确度等级,出厂编号。

  4,压力表应有安全孔,安全孔上须有防尘装置,(不准被测介质溢出表外的压力表除外)。

  5,指针指示端应覆盖*短分度线长度的1/3~2/3,指针指示端的宽度应不大于分度线的宽度。

  6,读数部分,压力表玻璃应无色透明,不应有妨碍读数的缺陷,分度盘应平整光洁,各标志清晰可辨。

  7,零位,带有止销的压力表,在无压力时,指针应靠近止销,“缩格”应不超过表1规定的允许误差值,差压表无止销的压力表,在无压力时,指针应于零位标志内,零位标志应不超过表1规定的允许误差值2倍。

  8,常用准确度等级为±1%FS,±1.6%FS,±2.5%FS,±4%FS。

  计量器具。

  1,工作介质要求为,测量上限不大于0.25MPA的压力表,工作介质为清洁空气或无毒,无害和化学性质稳定的气体,测量下限不大于(0.25~250)MPA的压力表,工作介质为无腐蚀性的液体。

  2,环境条件为,温度在15~25℃之间,相对湿度不大于85%,环境压力为大气压,压力表应在上述环境至少静置2H方可检定。

  3,标准器的允许误差值应不大于被检压力表允许误差值的1/4。

  4,标准器具可用弹簧管式精密压力表和真空表,活塞式压力计,活塞式真空压力计。

  5,辅助设备有,压力校验计,真空校验计。

  1,压力测量上限为0.06MPA时,真空部分检定三点示值。

  2,压不锈钢压力表力测量上限为0.15MPA时,真空部分检定两点示值。

  3,压力测量上限为(0.25~250)MPA时,真空部分检定,疏空时指针应指向真空部分。

  示值误差,回程误差,和轻敲位移的检定。

  1,示值误差检定的方法,压力表的示值检定按标有数字的分度线进行。

  检定时逐渐平稳地升压(或降压),当示值达到检测上限后,切断压力源,耐压3MIN,然后按原检定点平稳地降压(或升压)倒序回检。

  2,回程误差,对同一点检定时,在升压(或降压)和降压(或升压)检定时,表1规定的允许误差值。

  3,轻敲位移,对每一点检定时,在升压(或降压)和降压(或升压)检定时,轻巧表壳后引起的示值变动量不大于表1规定的允许误差值的1/2。

  4,示值误差,对每一检定点,艾驰商城提醒您,在升压(或降压)和降压(或升压)检定时,轻巧表壳前,后示值与标准器示值之差应符合要求 。
