  • 温压补偿涡街流量计
一、产品概述:
 温压补偿涡街流量计具有现场液晶表头显示,实时温度、实时压力、瞬时流量、累积流量,有温度、压力补偿功能,在测量气体、蒸汽时,根据实测温度、压力进行查表方式补偿,保证流量不受温度、压力变化,引起汽体密度的变化而影响流量计准确性。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
二、工作原理:
 温压补偿涡街流量计在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替地产生有规则的旋涡,这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关,可用下式表示:
f=St·v/d
式中:f-卡门涡街的释放频率
St-系数(称为斯特罗哈数)
v-流速
d-柱状物的宽度
卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分,旋涡的释放频率与流速成正比,所以检出频率f就可求得流速v,由v求出体积流量。
涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上地应力通过在它内部地压电元件来检出地。
三、应用场合:
 温压补偿涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、主要特点:
1、优点是抗振性能特别好,无零点漂移,可靠性高。
2、传感器的通用性很强,从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号。
3、在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。
4、输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度高,方便与计算机联网。
5、结构简单牢固,无可动部件,可靠性高,使用维护方便。
6、检测元件不与介质接触,性能稳定,使用寿命长,传感器采用检测探头与旋涡发生体分开安装,而且耐高温的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
7、测量范围宽,量程比可达1:10。
8、测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿。
五、技术参数:
1、测量介质: 气体、液体、蒸气;
2、连接方式:法兰卡装式、法兰式、插入式;
3、口径规格 法兰卡装式口径选择 25,32,50,80,100;
4、法兰连接式口径选择 100,150,200;
5、流量范围(见流量范围表)
6、正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
7、测量精度 1.0级 1.5级;
8、被测介质温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃;
9、输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
10、脉冲占空比约50%,传输距离为100m;
11、脉冲电流远传信号 4~20 mA,传输距离为1000m;
12、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
13、材质 不锈钢, 铝合金;
14、电源 DC24V或锂电池3.6V;
15、防爆等级 本安型iaIIbT3-T6,防护等级 IP65。

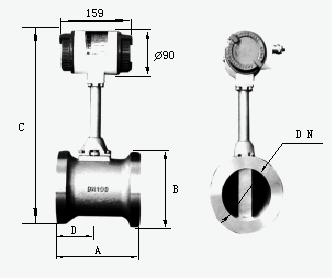

六、外形尺寸:

DN

A

B

C

D

15

90

Φ57

383

45

20

100

Φ57

388

50

25

100

Φ57

394

50

32

100

Φ65

396

50

40

100

Φ75

401

50

50

110

Φ87

407

55

65

110

Φ109

418

55

80

110

Φ120

423

55

100

120

Φ149

447

60

125

125

Φ175

474

65

150

145

Φ203

501

75

200

170

Φ259

556

100

250

190

Φ312

608

120

300

210

Φ363

660

140

350

230

Φ409

709

160

400

250

Φ460

756

180

450

275

Φ520

814

205

500

290

Φ575

869

225
