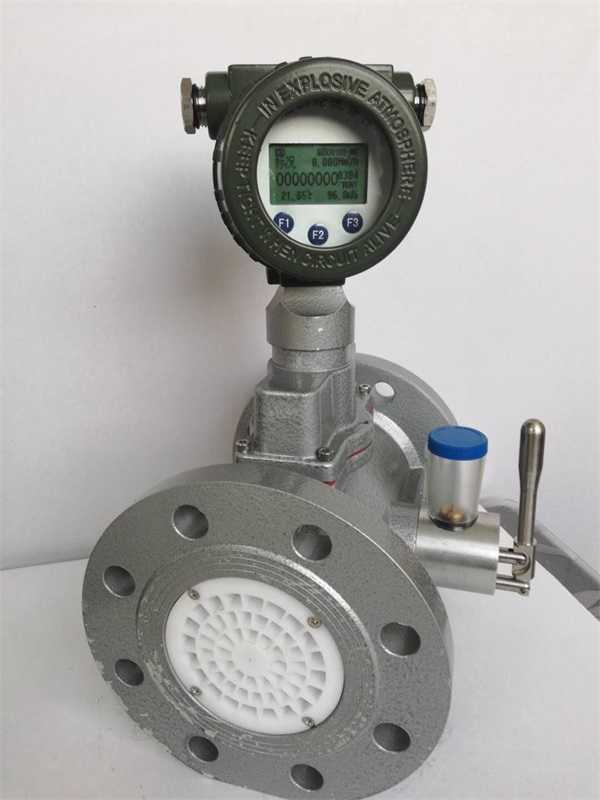

旋进旋涡流量计安装环境的选择

一、旋进旋涡流量计工作原理:

当流体通过由螺旋形叶片组成的旋涡发生器(见图1)后,流体被迫绕着发生体轴剧烈旋转,形成旋涡。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率,就知道了流量。而且能在较宽的流量范围内获得良好的线性度。

二、旋进旋涡流量计使用场合:

广泛应用于煤油业、化工行业、电力部门、冶金制造、产业汽锅等产业、行业的燃气计量和天然气、燃气调压站管道中低粘度气体的体积流量和总量及燃气热计量的气体流量检测仪表。
三、旋进旋涡流量计安装环境的选择:

1、干燥通风之处避开潮湿容易积水的地方。

2、避免日晒雨淋露天安装时应当遮挡雨水。

3、尽可能避免强烈振动。

4、避免强电磁场设备如大型泵阀、大变压器等。

四、旋进旋涡流量计安装事项:

1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装。

2、当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响。

3、传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求。

4、应避免外界强磁场的干扰。

5、在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命。

6、管线试压时,应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。

7、应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。

8、安装流量计的位置应考虑密封垫片的厚度,或在下游侧安装一个弹性伸缩节。

9、安装流量计之前应先清除管道中的焊渣等杂物。

五、旋进旋涡流量计如何正确的接地 :

1、为使旋进旋涡流量计可靠地工作提高测量精度不受外界寄生电势的干扰旋进旋涡气体流量计应有良好的单独接地线不要把接地线接在电机或其它设备的公共地线上。接地电阻<10Ω。

2、一般情况下工艺管道为金属管道本身就接地;若工艺管道内壁涂有绝缘层或是非金属管道时旋进漩涡流量计两侧还应装有接地环。但在外界电磁场干扰较大尤其是管道上工频等杂散电流较大时应另行设置接地装置一般是在较潮湿的地方埋入深度大于1m的铜棒并以总截面大于4mm2的多股铜线为接地线与电磁流量计的接地端相连。
