电接点压力表了解与原理

  因为温度变送器和自动化压力的昂贵,很多小型企业不舍得购买,因而很多工序加工设备,排水管道,玻璃容器等压力的测定和控制则采用电接点压力表充当来保持机械自动化。

  电接点压力表它能够传出报警系统同时还能对压力测定即时显视,这也是它能够被受亲睐的原因之一,电接点压力表它有防冻电接点压力表,防暴电接点压力表,防锈电接点压力表等,主要被控对象有电机设备的起停控制,气动调节阀的电源开关控制等,主要被控自变量有泵进出口贸易压力点的检验测定控制,工序排水管道压力点的检验测定控制以及任何工序上压力点的检验测定控制。

  泵进出口贸易压力点电接点压力表的采用,因为泵工作时震动大,普通电接点压力表很难自我调节这样的工作条件,因为长时间在颤动条件下对压力测定精密度会越差,因而采用防冻电接点压力表,防震压力表的跟普通的电接点压力表明显的差别就是压力表它在内部结构灌进甘油或者甲基硅油,避免泵工作时强颤动导致电接点压力表的表针一直的颤动,引起电接点压力表发送到虚报报警系统,带来生产工艺流程中多余的繁琐和简接损害。

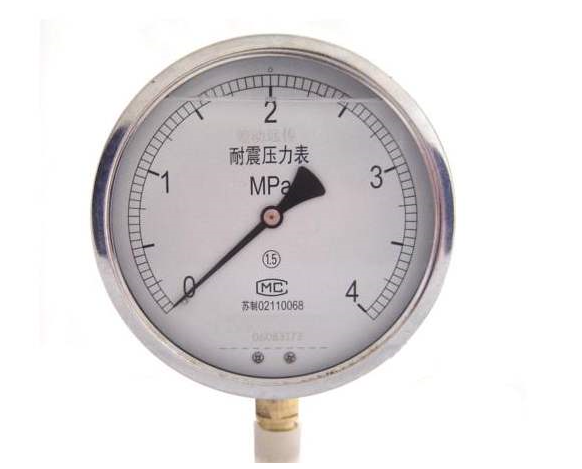

  防冻电接点压力表和电器设备电源电路的实物图给出。

  首先说这个防冻电接点压力表基础知识,*它的供电系统开关电源有两种,有交流230V和交流220V,第二,防冻电接点压力表的了解,防冻电接点压力表内部结构有四根表针,由上实物图如图,有一个根大黑表针,那是是用于标示实际压力测定值的,有二根弯折表针且指尖针有带黑红两色,那么灰黑色的表示是压力测定上限警报表针,红色代表的是压力测定限制警报的表针,第三,测定压力范围如何设置,比如目前测定压力范围是0.0-0.7MPa,那么可以用起子调整上限表针至0.0MPa,调整限制表针至0.7MPa,第五,电接点压力表的引线,差压表它有四根引线,一条公用线,一条上限位警报线和一条高限位开关警报线,可以通过*表测定导通来判断。

  保持机械自动化,需要电接点压力表和中间继电器,交流接触器还有热继电器,软启动以及任何电气元器件组合使用,才能够安全有效的满足电源电路控制,保持生产工艺流程机械自动化,根据下面的电器设备接线图推测,当电接点压力表的压力少于下允许值时,輸出报警系统,随后使中间继电器K2姿势电动机运行,同时锁紧锁上自己,做到电动机不断运行,电接点压力表压力超出上允许值则中间继电器k1姿势,让K2中间继电器失电消除锁紧,电动机终止运行。

  注意:电接点压力表的分度值选择,电接点压力表限制*好超出工序主要参数*大压力值的1.5倍,同时电接点压力表的压力范围设置,警报限制设置*好不大于电接点压力表分度值上允许值的三分之一。

  不锈钢压力表电接触压力计的工作原理适用于测量各种液体和气体的压力,不发生腐蚀,爆炸危险和铜合金的非晶化,该仪器可与相应的电气装置配合使用,实现对被测压力系统的双位置自动控制和预置*大或*小压力值的发送(报警)目的。

  电接触压力计具有测控功能,可任意设定上下控制压力值,动作稳定可靠,广泛应用于石油,化工,电站,冶金等工业企业和机电设备中。

  结构原理:。

  电接触压力计由测量系统,指示装置,磁辅助接触装置,壳体,调节装置和接线盒等组成,当测量压力作用于弹簧管时,弹簧管末端产生相应的弹性变形位移,由传动机构放大,表盘上的指示装置指示。

  在电接触装置的电接触信号针上,可调永磁钢可增加接触吸力,加快接触动作,使接触接触可靠,消除电弧,有效地避免了仪器工作环境振动或介质压力波动引起的触点频繁关闭,因此,该仪器具有操作可靠,使用寿命长,触点开关功率大等优点。

  江苏汉威是专业生产差压表,不锈钢压力表,不锈钢差压表,防爆耐震膜盒压力表,不锈钢差压压力表,防爆电接点压力表,精密数字和不锈钢耐震压力表,耐震膜盒压力表,欢迎前来考察合作,http://www.ra271.com/。
