  • 螺纹链接涡轮流量计
一、产品概述:
 螺纹链接涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量zui理想的流量计之一。流量计具有结构简单、准确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。
二、工作原理:
 螺纹链接涡轮流量计是当流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由*磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k;式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
三、应用场合:
 螺纹链接涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的螺纹连接式液体涡轮流量计传感器可以应用于制药行业。
四、主要特点:
1、压力损失小,叶轮具有防腐功能。
2、具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
3、采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示。
器。修正公式精度优于±0.02%。
4、仪表系数可由按键在线设置,并可显示在lcd屏上,lcd屏直观清晰,可靠性高。
5、采用eeprom对累积流量、仪表系数进行掉电保护。保护时间大于10年。
五、技术参数:
1、公称口径:管道式:DN4~DN200; 插入式:DN100~DN2000;
2、精度等级:管道式:±0.5级,±1.0级; 插入式:±1.5级、±2.5级;
3、环境温度:-20℃~50℃;
4、介质温度:测量液体:-20℃~120℃; 测量气体:-20℃~80℃;
5、大气压力:86KPa~106KPa;
6、公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa;
7、防爆等级:ExdIIBT4 ;
8、连接方式:螺纹连接、法兰夹装、法兰连接、插入式等;
9、直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN ;
液体:上游直管段应≥20DN,下游直管段应≥5DN;
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径) ;
10、显示方式:(1)远传显示: 脉冲输出、电流输出(配显示仪表);
(2)现场显示:8位LCD显示累积流量,单位(m3) ;
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速 ;
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量;
B、显示当前压力、温度、电池电压;
11、输出功能:
(1)脉冲输出,p-p值由供电电源确定;
(2)4~20mA两线制电流输出;
(3)单位体积脉冲输出及传感器原始脉冲输出;
(4)带有RS485通迅接口;
12、供电电源:
(1)DC5~24V;
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上;
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上;
13、传输距离:传感器至显示仪距离可达500m 。

七、安装场所:
1、安装场所应符合环境温度在-25~55℃范围内,湿度<80%RH
2、通风良好、避免日晒、雨淋
3、避免在配管有振动或应力的场所
4、避免易受到强烈热辐射、放射性影响的场所
5、须***避免外界强电磁场对检测信号的干扰。如不能避免时,应在流量计(传感器)的放大器上加设屏蔽罩等措施来消除干扰。
6、在有防爆要求的场所,应采用隔爆放大器
7、安装位置应考虑便于安装、操作、维修
八、使用说明:
1、使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
2、传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门(阀门应安装在流量计后端),严禁传感器处于无液体状态时受到高速流体的冲击。
3、传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。
4、传感器不用时,应清洗内部液体,吹干后且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。(此项非常重要)
5、配用的过滤器应定期清洗,不用时应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
6、传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
7、在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。

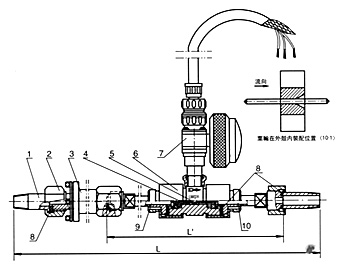

九、仪表结构及安装方式:见(表二)、(图一)、(图二):
1、 涡轮流量计安装采用法兰连接、螺纹连接及夹装式;




2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;

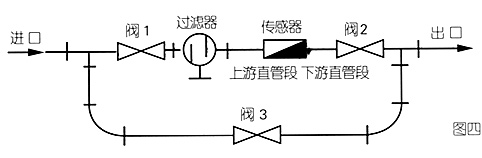

4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道((如图四);

5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
十、布线与接地注意事项:
布线注意事项:
1、尽可能采用一根完整的电缆线。
2、应尽可能远离电噪声源(如大功率变压器、电动机和强电源线),避免与动力电源线平行布线。
3、建议在粗的电线末端采用非锡焊的夹紧式接线片。
4、为防水和机械损伤,将电缆线装入金属导管内,但同一根导管内不得有大功率传输电缆,(一根传输电缆输送的zui大功率大于流量计信号电缆输送的z小功率的10倍时,两者不能安装在同一根导管内)。
5、对存在较强外磁场的区域,应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。
6、防爆型涡轮流量传感器电缆线的连接,须***严格遵守防爆放大器的有关标准。
接地问题:
1、屏蔽线只能一端接地,在显示仪表端接地。
2、接地应良好可靠,防爆型接地电阻需小于10Ω。

十、安装注意事项:
1、安装前,管道须吹扫干净,以防残渣铁屑影响流量计的正常运转。
2、安装前,用微小气流吹动涡轮时,涡轮能转动灵活,并没有无规则的噪音,计数转动正常,无间断卡滞现象,则流量计可安装使用。
3、安装时法兰和管道法兰中间要加密封垫圈。
4、气体流量计前应加装过滤器,气质较脏的场合应加装油过滤器,用户订货前,可同时向我公司订货,严禁过滤器和流量计直接相连。
5、气体涡轮流量计在安装时前后均应加截至阀门。
6、法兰盘连接处管道内经处不应该有突起相连接。
7、安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
8、应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所。
9、不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。
10、室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命。
11、可水平或垂直安装,流体流动方向应与壳体上标识的方向一致,在流量计的上游应保证有不小于10Dn的直管段,表后不小于5Dn的直管段。
12、为了不影响流体正常输送,建议按图2安装旁通管路,在正常使用时须***关闭旁通管道阀门。
