端面热电阻的常见故障以及处理方法

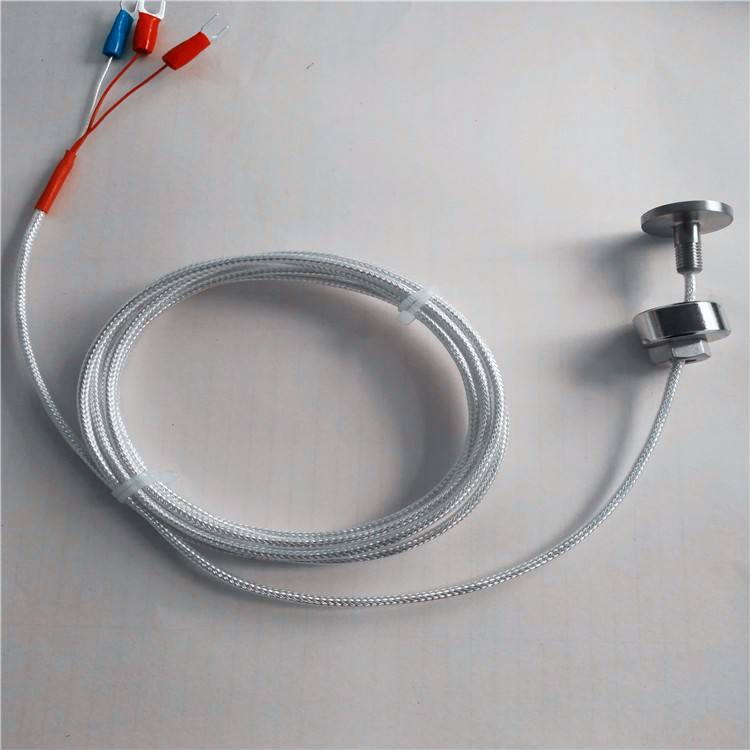

一、端面热电阻概述:
1、热电阻(以及热电偶),通常会在感温元件外部加装一个保护外壳形成测温传感器。在使百用中还往往在传感器外部加装保护度管(保护套)。对于常用的热电阻来说,真正中心在加上保护管后,分布在保护管顶端大约1~10厘米的范围内。
2、端面热电阻则是在制造时设法将感专温位置做在保护管顶端,用于测量一些特殊位置的温度。用普通热电阻,感温点无法达到轴瓦上的被测点。而使用端面热电阻就可以。
二、端面热电阻常见故障及解决办法:
1、仪表指示*大值,这是由于热电阻断路。
处理方法:用万用表检查断路部位并予以消除。如连接导线断开,应予以修复或更换。如热电阻本身断路,应更换。
2、仪表指示*小值,这是因为热电阻短路。
处理方法:用万用表检查短路部位,若是端面热电阻短路,则应修复或更换。若是连接导线短路,则应处理或更换。
3、端面热电阻指示值比实际温度低或指示不稳定。
原因分析:保护管内有积水;接线盒上有金属屑或灰尘;热电阻丝之间短路或接地。
处理方法:清理保护管内的积水并将潮湿部分加以干燥处理;清除接线盒上的金属屑或灰尘;用万用表检查热电阻短路或接地部位,并加以消除,如短路应更换。
三、端面热电阻产品优势:
1、热响应时间快,减小动态误差;
2、直径小、长度不受限制;
3、测量*度高;
4、进口薄膜电阻元件,性能可靠稳定。
四、端面热电阻的焊接方式:
1、直流焊接时,热电阻接电源正极,碳棒(光谱的)接电源负极,用碳棒与热电极顶端瞬时接触起弧,待测量端熔成球状后迅速离开碳棒。这种焊接方法简单、操作容易、测量端不易玷污,使用于贵金属热电阻的焊接。
2、氩弧焊接,氩弧焊接装置由直流焊接电源、高频振荡器、焊枪、对焊电源、工夹具等5部分组成。焊接时,利用伸出焊枪喷嘴的铈-钨丝作为负极,被焊热电阻固定在夹具上作为正极。当两极间通过高频、高压时将引燃电弧的作用,采用可控硅调压,控制电弧强度,在氩气保护下使铈-钨与被焊热电阻之间产生弧光放电,利用电弧产生的高温把热电阻丝的端面熔化成球状。为了便于天康WZPM-201与电极对准,工作夹具与焊枪可以在空间水平和垂直方向移动。焊枪内装有直径1mm及1.5mm的铈-钨电极,供不同直径的热电阻焊接使用。
3、气焊,采用气焊时,应先将热电极顶端加热并蘸上焊剂,再将热电极置于乙炔或氢氧火焰中,待熔成球状后迅速取出,立即放入热水中洗去焊接点上的残渣。这种方法操作简单,应用较广。
4、盐水焊接,在烧杯中装入氯化纳溶液,在水溶液中放入铂丝作一电极,而热电极作为另一极。焊接时,将顶部与溶液稍接触,接通电源,待起弧后迅速断开电源。
五、端面热电阻的常见故障:
1、在测量电厂汽轮机及电机轴瓦或其它机体表面温度的时候一般都会用到端面热电阻,并且在应用端面热电阻的时候也是经常会有一定故障的出现,比如说端面热电阻仪表的指示问题有时候就会出现仪表指示*大值,有时候就会指向*小值,有一种情况就是端面热电阻的仪表的指示的温度值会比实际的温度有有差距会偏低,还会出现指示不稳定的时候。
2、端面热电阻仪表指示*大值故障的原因主要就是由于热电阻断路。解决这个问题的办法就是用万用表检查断路部位并予以消除。如连接导线断开,应予以修复或更换。如热电阻本身断路,应更换。
3、端面热电阻短路会造成端面热电阻仪表指示*小值,所以当有端面热电阻仪表指向*小值的时候我们首先要检查一下这个热电阻是不是短路了,如果是短路造成的故障,那么处理方法就是:用万用表检查短路部位,若是端面热电阻短路,则应修复或更换。若是连接导线短路,则应处理或更换。
