高频电磁流量计在励磁上面的分类

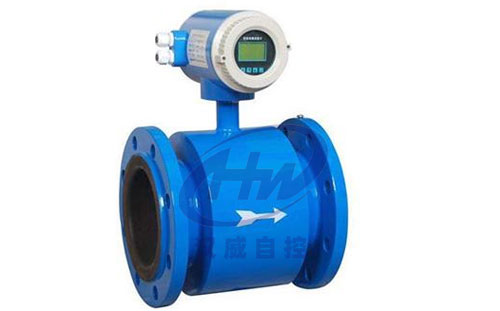

一、高频电磁流量计结构组成:

高频电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流量计。高频电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。

二、高频电磁流量计按励磁方式分类:

要产生一个均匀恒定的磁场,就需要选择一种合适的励磁方式。如按励磁电流方式划分,有直流励磁、交流(工频或其他频率)励磁、低频矩形波励磁和双频矩形波励磁。

1、直流励磁
直流励磁方式用直流电或采用磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的是受交流电磁场干扰影响很小,因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化,即电解质在电场中被电解,产生正负离子,在电场力的作用下,负离子跑向正极,正离子跑向负极,这将导致正负电极分别被相反极性的离子所包围,严重影响仪表的正常工作。所以,直流励磁一般只用于测量非电解质液体,如液态金属流量(常温下的和高温下的液态钢、锂、钾)等。

2、交流励磁
工业上使用的电磁流量计,大都采用工频(50Hz)电源交流励磁方式产生交变磁场,避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题(例如正交干扰、同相干扰、零点漂移等)。现在交流励磁正在被低频方波励磁所代替。

3、低频方波励磁
低频方波励磁波形有二值(正-负)和三值(正-零-负-零)两种,其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰,消除由分布电容引起的工频干扰,抑制交流磁场在管壁和流体内部引起的电涡流,排除直流励磁的极化现象。
三、高频电磁流量计安装要求:

1、合理选择安装场所和环境。避开强电力设备,高频设备,强电源开关设备;避开高温热源和辐射源的影响,避开强烈震动场所和强腐蚀 环境等,同时要考虑安装维修方便。
2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头,则:上游直管段≥25D,下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90°弯头,则:上游直管段≥40D,浙江电磁流量计种类,下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处,若必须安装在传感器的上游,浙江电磁流量计,传感器上游直管段应不小于50D,下游应有不小于5D。
3、安装点上下游的配管应与传感器同心,同轴偏差应不小于0.5DN。
4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上,特别是横向振动。

四、高频电磁流量计对直管段安装要求:

电磁流量计传感器对安装点的上下游直管段有一定的要求,否则会影响测量精度。
1、若传感器安装点的上游有渐缩管,传感器上游应有不小于15D的等径直管段,下游应有不小于5D的等径直管段。
2、若传感器安装点的上游有渐扩管,传感器上游应有不小于18D的等径直管段,下游应有不小于5D的等径直管段。
3、若传感器安装点的上游有90°弯头或下形接头,传感器上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。
4、若传感器安装点的上游在同一平面上有二个90°弯头,传感器上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
5、若传感器安装点的上游在不同平面上有二个90°弯头,传感器上游应有不小于40D的等径直管段,下游应有不小于5D的等径直管段。
6、流量调节阀或压力调节阀尽量安装在传感器的下游5D以外,若须安装在传感器的上游,传感器上游应有不小于50D的等径直管段,下游应有不小于5D的等径直管段。
