电接点压力表的组件和选用原则

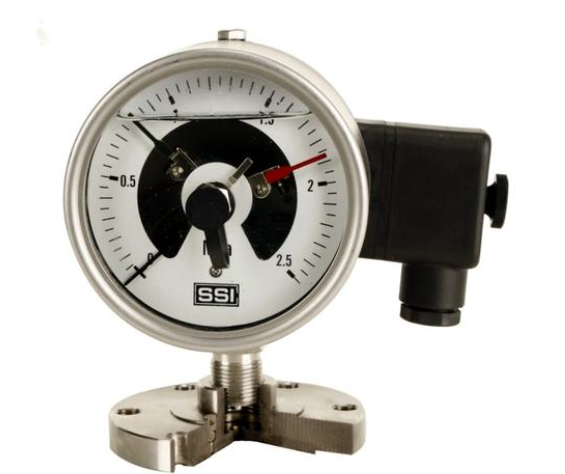

  电接点压力表的简介与组件:。

  电接点压力表是一种采用不锈钢材料制造的压力表,适用于测量具有腐蚀性的液体,气体的压力,全不锈钢系列压力表在石油,化工,食品,医药,船舶等行业中应用广泛,它不仅可以直接测量具有腐蚀性的介质压力,还具有较强的抗环境腐蚀能力,对还原性盐和各种无机酸和有机酸,碱,盐类的耐腐蚀性能较强,全不锈钢压力表还具有良好的耐氯化物侵蚀的性能,可以在海洋和侵蚀性工业大气环境条件下正常工作。

  电接点压力表由表壳,表盖,弹簧体部件,传动放大机构,示数装置以及可选部件(阻尼器)等组成,当被测介质通过弹簧体部件的接口进入弹簧管时,弹簧管在被测介质压力的作用下其自由端端会产生相应的位移,通过传动放大机构在示数装置上指示出被测介质的压力。

  选用原则。

  电接点压力表的选用应根据使用工艺生产要求,针对压力表具体情况做具体分析,在满足工艺要求的前提下,应本着节约的原则全面综合地考虑,一般应考虑以下几个方面的问题:。

  1,类型的选用。

  仪表类型的选用必须满足工艺生产的要求,例如是否需要远传,自动记录或报警,被测介质的性质(如被测介质的温度高低,粘度大小,腐蚀性,脏污程度,是否易燃易爆等)是否对仪表提出特殊要求,现场环境条件(如湿度,温度,磁场强度,振动等)对仪表类型的要求等,因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。

  例如普通电接点压力表的弹簧管多采用铜合金(高压的采用合金钢),而氨用电接点压力表弹簧管的材料却都采用碳钢(或者不锈钢),不允许采用铜合金,因为氨与铜产生化学反应,会爆炸,所以普通电接点压力表不能用于氨压力测量。

  差压表氧气电接点压力表与普通电接点压力表在结构和材质方面可以完全一样,只是氧用电接点压力表必须禁油,因为油进人氧气系统易引起爆炸,所用氧气电接点压力表在校验时,不能像普通电接点压力表那样采用油作为工作介质,并且氧气电接点压力表在存放中要严格避免接触油污,如果必须采用现有的带油污的电接点压力表测量氧气压力时,使用前必须用四氯化碳反复清洗,认真检查直到无油污时为止。

  2,测量范围的确定。

  为了保证弹性元件能在弹性变形的安全范围内可靠地工作,在选择电接点压力表量程时,必须根据被测压力的大小和压力变化的快慢,留有足够的余地,因此,电接点压力表的上限值应该高于工艺生产中可能的*大压力值,根据“化工自控设计技术规定”,在测量稳定压力时,*大工作压力不应超过测量上限值的2/3,测量脉动压力时,*大工作压力不应超过测量上限值的1/2,测量高压时,*大工作压力不锈钢压力表不应超过测量上限值的3/5,一般被测压力的*小值应不低于仪表测量上限值的1/3,从而保证仪表的输出量与输人量之间的线性关系。

  根据被测参数的*大值和*小值计算出仪表的上,下限后,不能以此数值直接作为仪表的测量范围,我们在选用仪表的标尺上限值时,应在国家规定的标准系列中选取,中国的电接点压力表测量范围标准系列有:-0.1-0.06,0.15,0-1,1.6,2.5,4,6,10X10"MPa(其中n为自然整数.可为正,负值)。

  3,精度等级的选取。

  根据工艺生产允许的*大*误差和选定的仪表*程,计算出仪表允许的*大引用误差,在国家规定的精度等级中确定仪表的精度,一般来说,所选用的仪表越精密,则测量结果越*,可靠,但不能认为选用的仪表精度越高越好,因为越精密的仪表一般价格越贵,操作和维护越费事。

  江苏汉威是专业生产差压表,不锈钢压力表,不锈钢差压表,防爆耐震膜盒压力表,不锈钢差压压力表,防爆电接点压力表,精密数字和不锈钢耐震压力表,耐震膜盒压力表,欢迎前来考察合作,http://www.ra271.com/。
