关于旋进旋涡流量计如何安装使用的九大要点

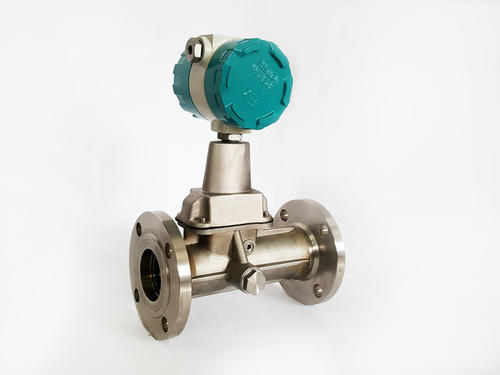

一、旋进旋涡流量计工作原理:

1、旋进旋涡流量计中流量传感器的流通剖面类似文丘利管的型线,在入口侧安放一组螺旋型导流叶片。当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流;当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。流量计由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成,并配有外输出信号接口,输出各种信号。

二、旋进旋涡流量计在天然气行业中的应用:

1、由于气体密度受温度、压力影响较大,要准确测量介质的体积流量必须同时跟踪检测介质的温度、压力,再根据检测到的温度、压力值计算出标准体积量。旋进旋涡流量计是适合测量天然气的流量计, 加之自身结构特点,测量天然气有着明显的优势。根据旋涡进动现象设计的旋进旋涡流量计,使流体先经过起旋器旋转,后流经文丘里管再旋转二次加速, 由此能检测微弱流体信号, 同时进动旋涡流的旋转频率与介质流体的流速成线性正比,因此测得旋进旋涡的频率即能反映流速和体积流量的大小。

2、集温度、压力、流量检测功能为一体的智能旋进旋涡流量计, 能准确测量流体的标准体积。旋进旋涡流量计在测量方面有以上的优势外,还是智能型流量计,配以分段仪表系数修正,其测量更加准确, 越来越被广泛使用。
三、旋进旋涡流量计安装使用注意事项:

1、室内外安装时,旋进旋涡流量计应有以防积液、日晒、雨水浸透和寒区保温及区域差别等措施,安装流量计前应清理管道内各种杂物,从而保证流量计使用寿命。

2、旋进旋涡流量计安装周围不能有强烈的机械振动或强的外磁场干扰,应远离流态干扰元件(弯头、汇管、调压阀、压缩机、大小头等),保持流量计内壁光滑平直及前后直管段同心,保证被测介质为洁净的单相流体等。

3、应定期对旋进旋涡流量计进行标校,以保证流量计长期工作的准确性、可靠性(避免意外停运和数据丢失)。

4、对于同规格的流量计,其旋涡导流体、发生体等核心组件不能互换,因清理表内各种杂物后检定不合格,或更换传感器等器件后都必须对其温度及压力补偿传感器进行系统校正并重新标定仪表计量系数。

5、旋进旋涡流量计应可靠接地,但不能与强电系统共地以及传输信号屏蔽,投运时应缓慢开/关仪表阀防止瞬间气流冲击而损坏流量计。

6、建议旋进旋涡流量计在出厂时完善对压力、温度补偿模块的功能,增设压力、温度补偿模块动态检测、测量输出端口。

7、应避免外界强磁场的干扰。

8、在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命。

9、管线试压时,应注意智能旋进旋涡流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
