差压式流量计造成测量误差的原因

一、差压式流量计的结构原理:

1、差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。通常以检测件形式 对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。

2、二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表,它既可测量流量参数,也可测量其它参数(如压力、物位、密度等)。

3、差压式流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。

4、检测件又可按其标准化程度分为二大类:标准的和非标准的。所谓标准检测件是只要按照标准文件设计、制造、安装和使用,无须经实流标定即可确定其流量值和 估算测量误差。
二、差压式流量计产生差压的作用原理分类:

1、节流式:依据流体通过节流孔使部分压力能转变为动能以产生差压的原理来工作,其检测件称为节流装置,是差压式流量计的主要品种。

2、动压头式:依据动压转变为静压原理工作,如均速管流量计。

3、离心式:依据弯曲管或环状管产生离心力原理形成的压差来工作,如弯管流量计、环形管流量计。

4、水力阻力式:依据流体阻力产生的压差原理来工作,其检测件为毛细管束,又称层流流量计。

5、动压增益式:依据动压放大原理工作,如皮托-文丘里管。

6、射流式:依据流体射流撞击产生压差原理工作,如射流式差压流量计。

三、差压式流量计造成测量误差的原因:

1、被测流体的工作状态变动

如果在实际应用时被测流体的工作状态(如温度、压力)以及相应的流体密度、粘度和管道粗糙度等参数,与设计时不一致,如果仍按照原有的仪表常数推算流量,将与实际流量有误差,则可根据有关计算公式加以修正或重新设计计算。

2、孔板安装不正确

有一家公司刚投产试车时,煤气流量计显示过小,经检查为孔板装反,而实际是孔板的尖锐一侧应迎着流体流向为入口端,呈喇叭口形的一侧为出口端,注意方向。除此之外,安装时孔板开孔中心与管道中心线不同心,也会造成测量误差,引压管堵塞及垫片等凸出物的出现也是引起误差的原因。

3、孔板入口边缘被磨损

由于孔板使用时间较长,特别是在被测介质夹杂固体颗粒等杂物情况下,或被化学腐蚀,都会造成孔板的几何形状和尺寸的变化,如果孔板的入口边缘的尖锐度由于受到介质冲击或腐蚀而变钝,这样在相等数量的流体经过时所产生的压差ΔP减小,从而引起显示值偏低。严重时需更换孔板。

相关产品推荐

气体涡街流量计
气体涡街流量计

热度:

QQ咨询
卡箍式液体涡轮流量计
卡箍式液体涡轮流量计

热度:

QQ咨询
夹持式靶式流量计
夹持式靶式流量计

热度:

QQ咨询
防腐式液位计
防腐式液位计

热度:

QQ咨询
135°向型双金属温度计
135°向型双金属温度计

热度:

QQ咨询
法兰式液位计
法兰式液位计

热度:

QQ咨询
螺纹式液体涡轮流量计
螺纹式液体涡轮流量计

热度:

QQ咨询
磁翻板液位计
磁翻板液位计

热度:

QQ咨询
耐磨热电偶
耐磨热电偶

热度:

QQ咨询
防腐型磁翻板液位计
防腐型磁翻板液位计

热度:

QQ咨询

公司主打产品推荐

旋进旋涡流量计
旋进旋涡流量计

热度:

查看详情
智能涡轮流量计
智能涡轮流量计

热度:

查看详情
卫生型隔膜压力表
卫生型隔膜压力表

热度:

查看详情
磁翻板液位计
磁翻板液位计

热度:

查看详情
智能高亮双色液位计
智能高亮双色液位计

热度:

查看详情
电阻式远传压力表
电阻式远传压力表

热度:

查看详情
智能压力变送器
智能压力变送器

热度:

查看详情
缆式导波雷达物位计
缆式导波雷达物位计

热度:

查看详情
智能雷达液位计
智能雷达液位计

热度:

查看详情

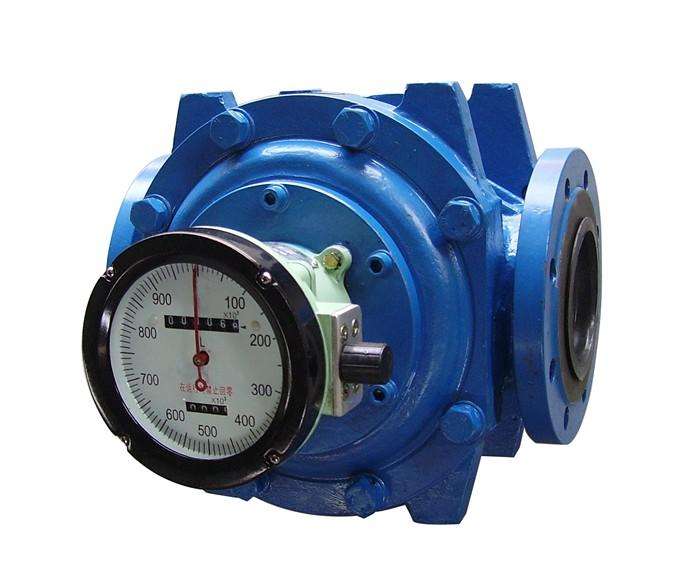

不锈钢腰轮流量计
