简要说明安装楔式流量计的注意事项

一、楔形流量计概述:
1、楔形流量计是一种差压式流量仪表,利用其内部安装的特殊节流件,迫使管道中的流体的流动发生变化,在节流件的前后产生压力差,从而达到测量流量的目的。
2楔形流量计节流件采用的是一个有特殊夹角的检测件;两侧是光滑的圆面,V形楔形件的顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体含有水分或杂质的气体顺利通过,而不会在节流件上游侧产生滞流,粘附,沉淀。基于楔形流量计节流件的独特结构,流体在管道内不是急剧收缩,流体压力的变化是比较平缓的,差压信号更加稳定,能保证流量,。楔形流量计无沉积、不堵塞,适用范围广,除应用于一般气体、液体、蒸汽外,特别适用于高粘度、结晶混合液、脏污的液体及高含尘气体的流量测量。
二、楔式流量计的结构特点:

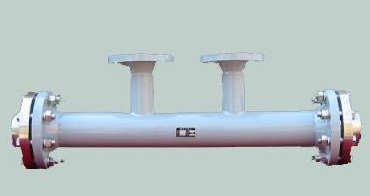

1、从外表看楔式流量计是一个两端焊接有连接法兰的金属直管体,在金属管的中间留有两个开孔接口,接口有管口和法兰两种方式,现工业中主要使用法兰接口形式。
2、从两端连接法兰看进去,可以看到其内部有一个固定与表体内腔的V形凸出部件,这就是楔式流量计的节流元件楔块,在楔块前后上方分别开有取压接口。
3、由楔式流量计的外表可以看到楔式流量计的构造大大简化,与孔板相比连接件密封件减少,安装使用比孔板流量计更简单方便。
三、楔形流量计的主要优势:
1、产生更加稳定的差压信号,更加准确地对小流量进行测量:
楔形流量计让流体逐渐收缩,其流动平缓地发生改变,这样减弱了流场中压力的幅值,产生的差压信号更加稳定,能分辨的差压信号更小,有利于小流量的测量。
2、抗脏污、自清洁能力、无滞流区:
楔形流量计其节流件采用的是一个有特殊夹角的检测件;两侧是光滑的圆面,V形楔形件的顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体及含有水分或杂质的气体顺利通过,同时,流体接近V形楔形件,流体流速加快,高速流体直接冲刷v形楔形件和管道内壁而不会在节流件上游侧产生滞流、粘附、沉淀。
3、能够测量双向流量:
楔形流量计的检测件采用特殊对称的V形结构,利用两台变送器,可以实现用一台流量计测量正向和反向的流量。
4、稳定性好、长期运行精度高,可靠性高:
由于楔形流量计采用V形楔形件的设计,V形楔形件会疏导流体离开节流件尾部边缘,减少它被磨损的可能性,节流件尺寸长期不变,又无可动部件与易损部件,可以保证仪表长期。
四、楔式流量计注意事项:
1、只能用于气体和粘性小的轻质液体的流量测量,具体到石油炼制行业仅适用于柴油及以下的轻质油品和气体的测量,不能用于原油、蜡油、燃料油、沥青等粘性高的液体测量。
2、孔板的结构是一个中间开孔的金属薄板,使用中若流体含有杂质或颗粒,会因孔板周边金属的阻挡而堆积在孔板前方下沿侧。长期的集聚易堵塞孔板前方取压孔、取压阀门及引压管,造成孔板+差压变送器测量失灵,由于引压孔、取压阀门内径细小,很难通过疏通维修的方法进行排除。新建装置由于管线焊接过程的焊渣很难在管线吹扫中彻底的清除,运行中常常出现脱落的焊渣随着流体流动在孔板前方堆积堵塞引压管的情况,致使仪表失灵而无法修复,给生产带来很大被动。
3、孔板的结构决定了流体流经孔板时流体的静压明显减小,流速显著加大,造成流体冲刷孔板严重,侵蚀孔板中心的锐口金属边缘,致使孔板精度不断下降。液化气、丙烯等易气化的液体流量测量中,流体物理形态的改变造成孔板侵蚀更加严重。
4、孔板的结构形式造成了流体流过孔板后有较大的静压损失,从整体上看孔板流量计是一个耗能较大的仪表,使机泵机械功率的损失加大,不利于装置的能效提高,对于越来越严格的节能要求是一个不利因素。
