探究就地显示金属管转子流量计测量部分特点

一、就地显示金属管转子流量计原理:
就地显示金属管转子流量计采用可变面积式测量原理,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。
2、就地显示金属管转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。
二、就地显示金属管转子流量计测量部分特点:
1、坚固的全金属结构设计型浮子流量计。
2、采用独立概念设计的测量管指示器。
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统,低压力损失设计。
4、短行程、小型结构设计、仪表总高度250,磁性耦合结构确保数据传输、信号更加稳定。
5、保温或伴热夹套,垂直、水平、各种安装方式更适合不同使用场合。
6、适用于小口径和低流速介质流量测量,工作可靠,维护量小,寿命长。
7、对于直管段要求不高,较宽的流量比10:1。
8、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光。
9、单轴灵敏指示,全金属结构,适于高温、高压和强腐蚀性介质。
10、可用于易燃、易爆危险场合,选二线制、电池、交流供电方式,多参数标定功能,带有数据恢复,数据备份及掉电保护功能。
三、就地显示金属管转子流量计主要技术参数:
基本型(就地指示式);
测量的介质:液体;气体 ;
测量范围:水(20℃) 2.5-150000L/h ;
     空气(20℃,0.1013MPa)0.07-4000Nm3/h;
量程比:10:1(与小流量);
精度:1.5级 2.5级 ;
工作压力:≤4MPa;
工作温度:-20~300℃(氟塑料衬里-10~80℃);
环境温度:-40~80℃;
管体材质:1Cr18Ni9Ti;316L ;304内衬PTFE等;
过程连接:法兰,卫生型卡箍;
蒸汽夹套头:法兰DN15 PN1.6;
仪表总高度:标准250mm;
法兰标准:HG/T20592;
1、当流量超过100m3/h水流量时,压损大,磁耦合原理无泄漏耐高压。
2、受一定粘度影响,不宜测量高粘度介质。
3、适宜小口径低流速气体、液体及蒸汽流量的测量。
4、耐高温,可达450℃金属转子流量计,金属管浮子流量计。
5、多用于过程控制用仪表,*好精度1%,一般为1.5%,量程比10:1。
6、本安防爆、隔爆型全有,适合危险场合。
7、有就地指针型、电池型、二线制型、220V交流供电型等多种形式可供选择。
8、测量高温低温(-30℃以下)介质时,*好采用夹套型,不适宜测量密度变化大的介质。
9、不适宜测量脉动介质流量(如计量泵出口),
10、对于气体本表无温压补偿,需另行考虑。对于多台仪表密集安装或碳钢工艺管道经过仪表附近时,要与仪表保持100mm以上的距离,避免磁场干扰。
对于含有大量铁磁性颗粒介质流量测量时,要在仪表前加装磁过滤器,并定时进行吹扫。若选用隔爆场合使用仪表,要选用圆壳M4指示器。


公司主打产品推荐

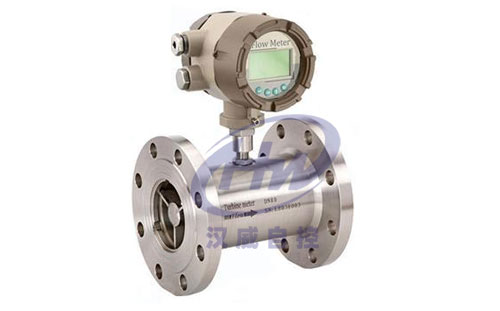

卫生型涡轮流量计
