案例分析潜水电磁流量计选用和应用示例
时间:2020-05-12 10:26:23

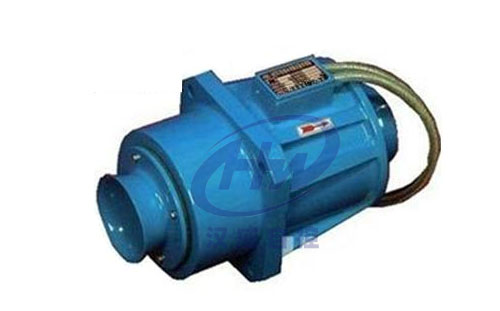

必须根据被测量对象和测量条件,正确选择合适的传感器,并请注意以下几点:
1、流量计的满刻度流量应不低于被测流体的zui大流量,并使常用流量超过量程的50%,以获得较高的测量精度。
2、电极材料应根据被测介质的腐蚀情况选择合适的电极。
二、潜水电磁流量计主要技术指标 :
公称通经:DN50、100、200、400、600、800mm
*度:±1.5%,±2.5%(与仿真传感器合用时)
测量范围(流速):0-1m/s至0-10m/s
被测介质电导率:大于50μS/cm
大潜水深度:(潜水型)10m
被测介质温度范围:00C至+400C
传感器输出信号:0-0.2mVp-p至0-2mVp-p
流量计输出信号:0-10mA.DC和0-10kHz,4-20mA.DC和0-10kHz
三、潜水电磁流量计应用对象:
潜水式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,还应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。
四、潜水式电磁流量计的特点:
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失。
3、测量管道内无可动部件,因此传感器寿命极长。
4、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
5、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
6、转换器采用国际先进的单片机和表面贴装技术,性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。
五、潜水电磁流量计安装步骤:
1、在需要安装流量计的管道正上方(水平管道有此要求),割开 一个略小于ф100的孔,去掉毛刺。
2、将配套的一端带有法兰的短管放在孔的上面,保持短管与管 道垂直,焊接牢固。
3、放上垫片,插入流量计,法兰连接,若此时有球阀,应先将球阀放在短管上连接好,再打开球阀,插入流量计。
4.保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
